- س1: سادہ مشینوں کی تعریف کریں۔جواب: سادہ مشینیں بنیادی میکانیکی آلات ہیں جو کام کو آسان بنانے کے لئے قوت کے سائز یا سمت کو بدل کر مدد فراہم کرتی ہیں۔ یہ توانائی پیدا نہیں کرتیں، لیکن ہمیں قوت کو مؤثر طریقے سے استعمال کرنے میں مدد دیتی ہیں۔ مثالوں میں لیور، پلّی، پہیہ اور محور، مائل سطح، پیچ اور کلہاڑی شامل ہیں۔
- س2: سادہ ہائیڈرولک مشینوں کی تعریف کریں۔جواب: سادہ ہائیڈرولک مشینیں وہ آلات ہیں جو مائع کے دباؤ کو ایک مقام سے دوسرے مقام تک قوت منتقل کرنے کے لیے استعمال کرتی ہیں۔ یہ اس اصول پر کام کرتی ہیں کہ محدود مائع پر لگایا گیا دباؤ تمام سمتوں میں برابر منتقل ہوتا ہے۔ یہ مشینیں کم محنت سے بھاری بوجھ اٹھانے میں مدد کرتی ہیں۔
- س3: ہائیڈرولک مشینوں کی اقسام بتائیں۔جواب: ہائیڈرولک مشینوں کی اقسام درج ذیل ہیں:
- ● ہائیڈرولک پریس
- ● ہائیڈرولک جیک
- ● ہائیڈرولک لفٹ
- ● ہائیڈرولک کرین
- ● ہائیڈرولک ریم
- ● ہائیڈرولک اکومیولیٹر
- ● ہائیڈرولک انٹینسیفائر
- ● ہائیڈرولک بریک
- ● ہائیڈرولک پمپ
- ● ہائیڈرولک ٹربائن
- س4: ہائیڈرولک پریس کیا ہے؟جواب: ہائیڈرولک پریس ایک ایسا آلہ ہے جو مائع کے دباؤ کو استعمال کر کے بڑا کمپریسیو فورس پیدا کرتا ہے۔ یہ پاسکل کے قانون پر کام کرتا ہے، جو کہتا ہے کہ محدود مائع پر لگایا گیا دباؤ تمام سمتوں میں برابر منتقل ہوتا ہے۔ اس کا استعمال پریسنگ، مولڈنگ، پنچنگ اور مٹیریل کو کمپریس کرنے کے لئے کیا جاتا ہے۔
- س5: ہائیڈرولک پریس کی تعمیر کا خلاصہ بیان کریں۔جواب: ہائیڈرولک پریس دو مختلف سائز کے سلنڈرز پر مشتمل ہوتا ہے جو پائپ کے ذریعے آپس میں جڑے ہوتے ہیں۔ ہر سلنڈر کے اندر ایک پسٹن نصب ہوتا ہے۔ سلنڈرز کو تیل یا کسی ہائیڈرولک مائع سے بھرا جاتا ہے۔ چھوٹا پسٹن پلنجر کہلاتا ہے اور بڑا پسٹن ریم کہلاتا ہے۔ جب چھوٹے پسٹن پر دباؤ ڈالا جاتا ہے، تو دباؤ بڑے پسٹن تک منتقل ہوتا ہے اور بھاری بوجھ اٹھانے میں مدد ملتی ہے۔
- س6: ہائیڈرولک پریس کے کام کرنے کے اصول کا خلاصہ بیان کریں۔جواب: ہائیڈرولک پریس پاسکل کے قانون پر کام کرتا ہے۔ جب چھوٹے پسٹن پر قوت F1 لگائی جاتی ہے جس کا رقبہ A1 ہوتا ہے، تو مائع میں دباؤ پیدا ہوتا ہے۔ یہ دباؤ بڑے پسٹن کے رقبے A2 پر یکساں طور پر منتقل ہوتا ہے۔ جو قوت بڑے پسٹن پر پیدا ہوتی ہے وہ F2 کہلاتی ہے۔ اس کا تعلق یوں ہوتا ہے:
F1 / A1 = F2 / A2
چونکہ A2 بڑا ہوتا ہے، اس لئے F2 بھی F1 سے زیادہ ہوتی ہے، جس سے بھاری بوجھ اٹھانا آسان ہو جاتا ہے۔ - س7: ہائیڈرولک پریس کے کسی چار میکانیکی فوائد کا بیان کریں۔جواب: ہائیڈرولک پریس کے میکانیکی فوائد درج ذیل ہیں:
- ● یہ چھوٹے محنت سے بہت بڑی قوت پیدا کر سکتا ہے۔
- ● یہ ہموار اور یکساں دباؤ فراہم کرتا ہے۔
- ● اس کی تعمیر سادہ ہوتی ہے۔
- ● یہ کم دستی محنت کی ضرورت ہوتی ہے۔
- س8: ہائیڈرولک ریم کیا ہے؟جواب: ہائیڈرولک ریم ایک ایسا آلہ ہے جو پانی کو ایک کم سطح سے بلند سطح تک بغیر کسی بیرونی طاقت کے اٹھاتا ہے۔ یہ بہتے ہوئے پانی کی توانائی کو استعمال کر کے کام کرتا ہے۔ یہ خاص طور پر دیہی علاقوں میں استعمال ہوتا ہے جہاں بجلی دستیاب نہیں ہوتی۔

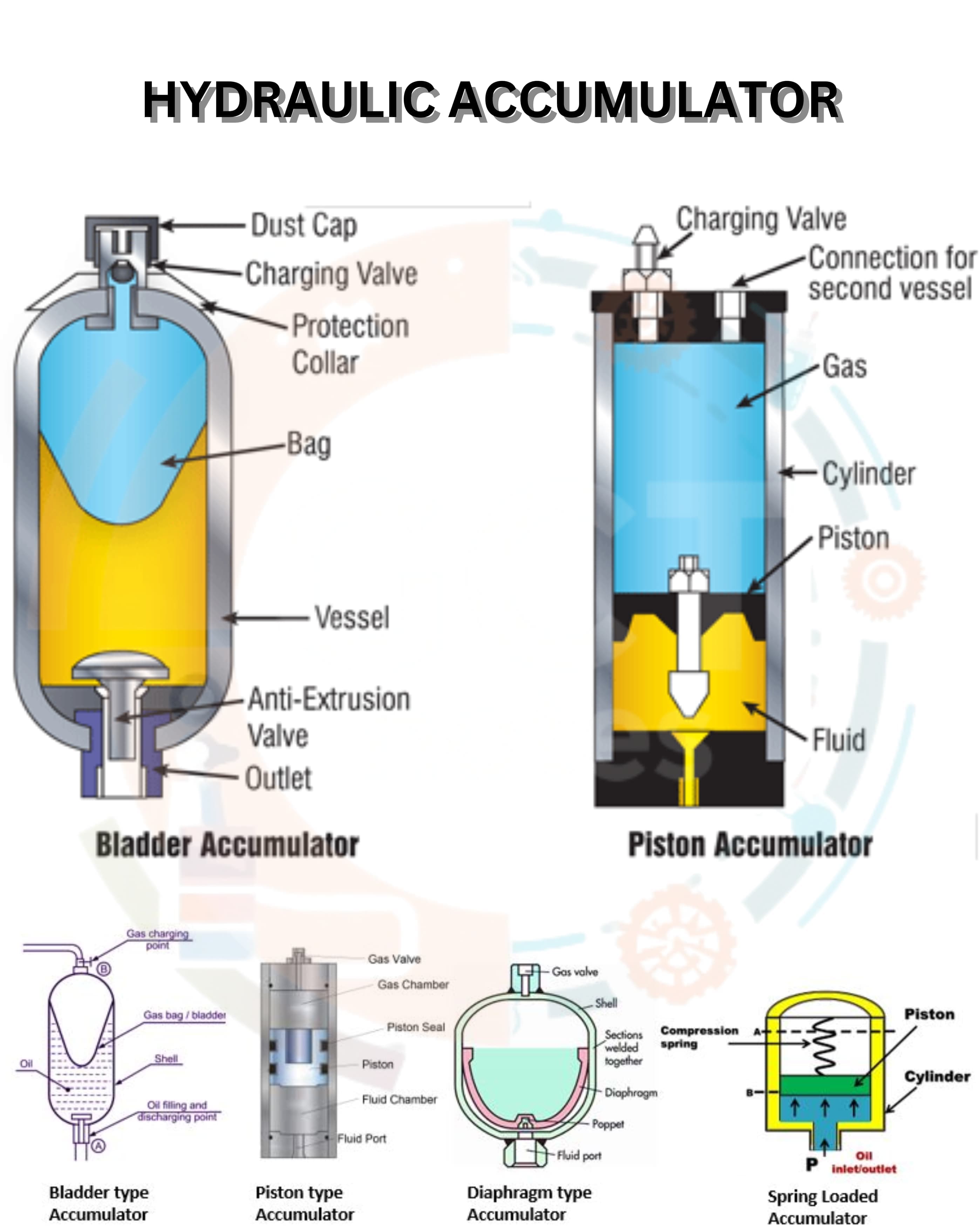

- س9: ہائیڈرولک اکومیولیٹر کیا ہے؟جواب: ہائیڈرولک اکومیولیٹر ایک آلہ ہے جو ہائیڈرولک توانائی کو مائع کے دباؤ کی صورت میں ذخیرہ کرتا ہے۔ یہ اضافی توانائی ذخیرہ کرتا ہے اور جب ضرورت ہوتی ہے تو فراہم کرتا ہے۔ یہ ہائیڈرولک سسٹمز میں مستقل دباؤ برقرار رکھنے میں مدد کرتا ہے۔
- س10: ہائیڈرولک اکومیولیٹر کی اقسام بتائیں۔جواب: ہائیڈرولک اکومیولیٹر کی اقسام درج ذیل ہیں:
- ● سادہ ہائیڈرولک اکومیولیٹر
- ● فرق ہائیڈرولک اکومیولیٹر
- س11: سادہ ہائیڈرولک اکومیولیٹر کیا ہے؟جواب: سادہ ہائیڈرولک اکومیولیٹر ایک آلہ ہے جو توانائی کو ذخیرہ کرنے کے لیے پسٹن پر رکھا گیا بھاری وزن استعمال کرتا ہے۔ جب مائع سلنڈر میں داخل ہوتا ہے، تو یہ پسٹن اور وزن کو اٹھاتا ہے۔ ذخیرہ شدہ توانائی کو اس وقت جاری کیا جاتا ہے جب سسٹم میں مائع کی ضرورت ہوتی ہے۔
- س12: فرق ہائیڈرولک اکومیولیٹر کیا ہے؟جواب: فرق ہائیڈرولک اکومیولیٹر ایک جدید نوعیت کا اکومیولیٹر ہے جو ریم اور سلنڈر کے انتظام کا استعمال کرتا ہے۔ یہ سادہ اکومیولیٹر کے مقابلے میں زیادہ دباؤ پیدا کرتا ہے۔ یہ زیادہ کمپیکٹ اور ہائیڈرولک توانائی ذخیرہ کرنے میں زیادہ مؤثر ہے۔
- س13: ہائیڈرولک اکومیولیٹر کی تعمیر کا خلاصہ بیان کریں۔جواب: ہائیڈرولک اکومیولیٹر ایک مضبوط عمودی سلنڈر پر مشتمل ہوتا ہے جس میں ایک متحرک پسٹن یا ریم نصب ہوتا ہے۔ پسٹن پر ایک بھاری وزن رکھا جاتا ہے۔ سلنڈر ہائیڈرولک سسٹم سے پائپ کے ذریعے جڑا ہوتا ہے۔ جب مائع داخل ہوتا ہے تو یہ پسٹن کو اٹھا کر توانائی ذخیرہ کرتا ہے۔
- س14: ہائیڈرولک اکومیولیٹر کے کام کرنے کے اصول کا خلاصہ بیان کریں۔جواب: ہائیڈرولک اکومیولیٹر مائع کے دباؤ کی صورت میں توانائی ذخیرہ کرنے کے اصول پر کام کرتا ہے۔ جب اضافی مائع سلنڈر میں داخل ہوتا ہے، تو یہ وزن والے پسٹن کو اٹھا کر توانائی ذخیرہ کرتا ہے۔ جب سسٹم کو توانائی کی ضرورت ہوتی ہے، تو وزن پسٹن کو نیچے دھکیلتا ہے اور مائع کو مطلوبہ دباؤ پر واپس سسٹم میں بھیج دیتا ہے۔
- س15: ہائیڈرولک اکومیولیٹر کے کسی چار میکانیکی فوائد کا بیان کریں۔جواب: ہائیڈرولک اکومیولیٹر کے میکانیکی فوائد درج ذیل ہیں:
- ● یہ اضافی ہائیڈرولک توانائی ذخیرہ کرتا ہے۔
- ● یہ سسٹم میں مستقل دباؤ برقرار رکھتا ہے۔
- ● یہ پمپ پر بوجھ کم کرتا ہے۔
- ● یہ ہائیڈرولک مشینوں کی کارکردگی کو بہتر بناتا ہے۔
- س16: ہائیڈرولک کرین کیا ہے؟جواب: ہائیڈرولک کرین ایک لفٹنگ مشین ہے جو ہائیڈرولک دباؤ کا استعمال کرکے بھاری بوجھ اٹھانے اور منتقل کرنے کے لیے استعمال ہوتی ہے۔ یہ پاسکل کے قانون پر کام کرتی ہے، جس میں کہا گیا ہے کہ محدود مائع پر لگایا گیا دباؤ تمام سمتوں میں برابر منتقل ہوتا ہے۔ ہائیڈرولک سسٹم لگائی گئی قوت کو ضرب دیتا ہے، جس سے کرین بھاری اشیاء کو کم محنت سے اٹھا سکتی ہے۔ یہ عام طور پر تعمیراتی سائٹس، ورکشاپس اور صنعتوں میں استعمال ہوتی ہے۔
- س17: ہائیڈرولک کرین کے کسی چار فوائد بتائیں۔جواب: ہائیڈرولک کرین کے فوائد درج ذیل ہیں:
- ● یہ چھوٹی محنت سے بہت بھاری بوجھ اٹھا سکتی ہے۔
- ● یہ ہموار اور کنٹرول شدہ لفٹنگ فراہم کرتی ہے۔
- ● اس کے لیے کم دستی محنت کی ضرورت ہوتی ہے۔
- ● یہ چلانے اور برقرار رکھنے میں آسان ہے۔
- س18: ہائیڈرولک لفٹ کیا ہے؟جواب: ہائیڈرولک لفٹ ایک آلہ ہے جو ہائیڈرولک دباؤ کا استعمال کرکے بھاری بوجھ یا افراد کو اوپر یا نیچے لے جانے کے لیے استعمال ہوتی ہے۔ اس میں ایک سلنڈر اور پسٹن کا انتظام ہوتا ہے جس میں ہائیڈرولک مائع بھرا جاتا ہے۔ جب مائع پر دباؤ ڈالا جاتا ہے، تو پسٹن اوپر حرکت کرتا ہے اور بوجھ اٹھاتا ہے۔ یہ عام طور پر لفٹوں، گیراجز اور سروس اسٹیشنز میں استعمال ہوتا ہے۔
- س19: ہائیڈرولک لفٹ کے کسی چار فوائد بتائیں۔جواب: ہائیڈرولک لفٹ کے فوائد درج ذیل ہیں:
- ● یہ بھاری بوجھ کو ہمواری سے اٹھا سکتی ہے۔
- ● یہ محفوظ اور مستحکم آپریشن فراہم کرتی ہے۔
- ● اس کی تنصیب کے لیے کم جگہ کی ضرورت ہوتی ہے۔
- ● یہ سادہ تعمیراتی ہے۔
- س20: ہائیڈرولک انٹینسیفائر کیا ہے؟جواب: ہائیڈرولک انٹینسیفائر ایک آلہ ہے جو مائع کے دباؤ کو بڑھانے کے لیے استعمال ہوتا ہے۔ یہ مختلف رقبوں والے پسٹنوں کا استعمال کرتے ہوئے کم دباؤ والے مائع کو زیادہ دباؤ والے مائع میں تبدیل کرتا ہے۔ یہ اس اصول پر کام کرتا ہے کہ قوت مستقل رہتے ہوئے دباؤ رقبے کے متناسب ہوتا ہے۔ یہ ایسے حالات میں استعمال ہوتا ہے جہاں زیادہ دباؤ کی ضرورت ہو لیکن صرف کم دباؤ کی فراہمی دستیاب ہو۔
- س21: ہائیڈرولک انٹینسیفائر کے کسی چار فوائد بتائیں۔جواب: ہائیڈرولک انٹینسیفائر کے فوائد درج ذیل ہیں:
- ● یہ مؤثر طریقے سے مائع کے دباؤ کو بڑھاتا ہے۔
- ● یہ زیادہ دباؤ کی ضرورت والے علاقوں میں مفید ہے۔
- ● یہ سائز میں کمپیکٹ ہوتا ہے۔
- ● یہ ہائیڈرولک سسٹمز کی کارکردگی کو بہتر بناتا ہے۔
- س22: ہائیڈرولک کپلنگ کیا ہے؟جواب: ہائیڈرولک کپلنگ ایک آلہ ہے جو ایک شافٹ سے دوسرے شافٹ تک طاقت منتقل کرنے کے لیے مائع کا استعمال کرتا ہے۔ اس میں ایک پمپ اور ایک ٹربائن شامل ہوتے ہیں جو تیل سے بھری ہوئی کاسنگ میں بند ہوتے ہیں۔ جب ڈرائیونگ شافٹ گھومتا ہے، تو یہ مائع کو حرکت دیتا ہے، جو پھر ڈرِون شافٹ کو گھماتا ہے۔
- س23: ہائیڈرولک کپلنگ کے کسی چار فوائد بتائیں۔جواب: ہائیڈرولک کپلنگ کے فوائد درج ذیل ہیں:
- ● یہ ہموار طاقت کی منتقلی فراہم کرتی ہے۔
- ● یہ جھٹکے اور کمپن کو کم کرتی ہے۔
- ● یہ سسٹم کو اوورلوڈ سے بچاتی ہے۔
- ● اس کی دیکھ بھال کم ہوتی ہے۔
- س24: ہائیڈرولک ٹارک کنورٹر کیا ہے؟جواب: ہائیڈرولک ٹارک کنورٹر ایک قسم کا فلوئڈ کپلنگ ہوتا ہے جو ٹارک کو ضرب دیتا ہے۔ یہ بنیادی طور پر خودکار گاڑیوں میں استعمال ہوتا ہے۔ اس میں ایک پمپ، ٹربائن اور اسٹیٹر ہوتا ہے جو ایک مائع سے بھرے ہوئے کاسنگ میں بند ہوتے ہیں۔
- س25: ہائیڈرولک ٹارک کنورٹر کے کسی چار فوائد بتائیں۔جواب: ہائیڈرولک ٹارک کنورٹر کے فوائد درج ذیل ہیں:
- ● یہ خودکار طور پر ٹارک کو ضرب دیتا ہے۔
- ● یہ ہموار اور جھٹکے سے آزاد آپریشن فراہم کرتا ہے۔
- ● یہ گاڑی کی کارکردگی کو بہتر بناتا ہے۔
- ● یہ انجن کو اسٹال ہونے سے روکتا ہے۔
- س26: جیٹ پمپ کیا ہے؟جواب: جیٹ پمپ ایک ایسا آلہ ہے جو مائع کو ہائی اسپیڈ جیٹ کے ذریعے اٹھاتا ہے۔ یہ مومنٹم کی منتقلی کے اصول پر کام کرتا ہے۔ ہائی اسپیڈ جیٹ ایک کم دباؤ والا علاقہ پیدا کرتا ہے جو مائع کو نیچے سطح سے کھینچ کر اوپر سطح تک بھیجتا ہے۔
- س27: جیٹ پمپ کے کسی چار فوائد بتائیں۔جواب: جیٹ پمپ کے فوائد درج ذیل ہیں:
- ● اس کی تعمیر سادہ ہوتی ہے۔
- ● اس میں کوئی حرکت کرنے والے حصے نہیں ہوتے۔
- ● اس کی دیکھ بھال کم ہوتی ہے۔
- ● یہ گندے یا ریت والے پانی کو سنبھال سکتا ہے۔
- س28: ایئر لفٹ پمپ کیا ہے؟جواب: ایئر لفٹ پمپ ایک آلہ ہے جو پانی کو ایک پائپ میں کمپریسڈ ایئر داخل کرکے اٹھاتا ہے۔ ایئر پانی کے ساتھ مل کر اس کی کثافت کو کم کرتا ہے، اور مرکب سطح تک اُٹھتا ہے۔ یہ عام طور پر کنووں اور بور ہولز میں استعمال ہوتا ہے۔
- س29: ایئر لفٹ پمپ کے کسی چار فوائد بتائیں۔جواب: ایئر لفٹ پمپ کے فوائد درج ذیل ہیں:
- ● اس کا ڈیزائن اور تعمیر سادہ ہوتی ہے۔
- ● یہ گندا پانی سنبھال سکتا ہے۔
- ● اس کی دیکھ بھال کی لاگت کم ہوتی ہے۔
- ● یہ گہرے کنووں کے لیے موزوں ہے۔
