- س1: AutoCAD میں OSNAP کیا ہوتا ہے؟جواب: OSNAP کا مطلب ہے Object Snap۔
یہ اشیاء پر بالکل درست پوائنٹس (جیسے endpoints، midpoints، اور centers) کو منتخب کرنے کے لیے استعمال ہوتا ہے تاکہ ڈرائنگ میں درستگی حاصل کی جا سکے۔ - س2: AutoCAD میں Ortho Mode کا کیا استعمال ہے؟جواب: Ortho Mode کا استعمال کرسر کی حرکت کو صرف افقی اور عمودی سمتوں (horizontal and vertical directions) تک محدود کرنے کے لیے کیا جاتا ہے۔
یہ 90° زاویوں پر سیدھی لائنیں بنانے میں مدد دیتا ہے۔ - س3: OSNAP میں موجود کچھ آپشنز کے نام بتائیں۔جواب: OSNAP کے کچھ آپشنز یہ ہیں:
- ● Endpoint (اختتامی نقطہ)
- ● Midpoint (درمیانی نقطہ)
- ● Center (مرکز)
- ● Intersection (مفصلہ)
- ● Perpendicular (عمودی)
- ● Tangent (مخروطی)
- س4: OSNAP کو کیسے فعال اور غیر فعال کیا جا سکتا ہے؟جواب: OSNAP کو فعال/غیر فعال کرنے کے لیے درج ذیل اقدامات کریں:
● F3 دبائیں تاکہ OSNAP کو ON/OFF کیا جا سکے
● یا status bar میں OSNAP بٹن پر کلک کریں - س5: Ortho Mode کو کیسے فعال اور غیر فعال کیا جا سکتا ہے؟جواب: Ortho Mode کو فعال/غیر فعال کرنے کے لیے درج ذیل اقدامات کریں:
● F8 دبائیں تاکہ Ortho Mode کو ON/OFF کیا جا سکے

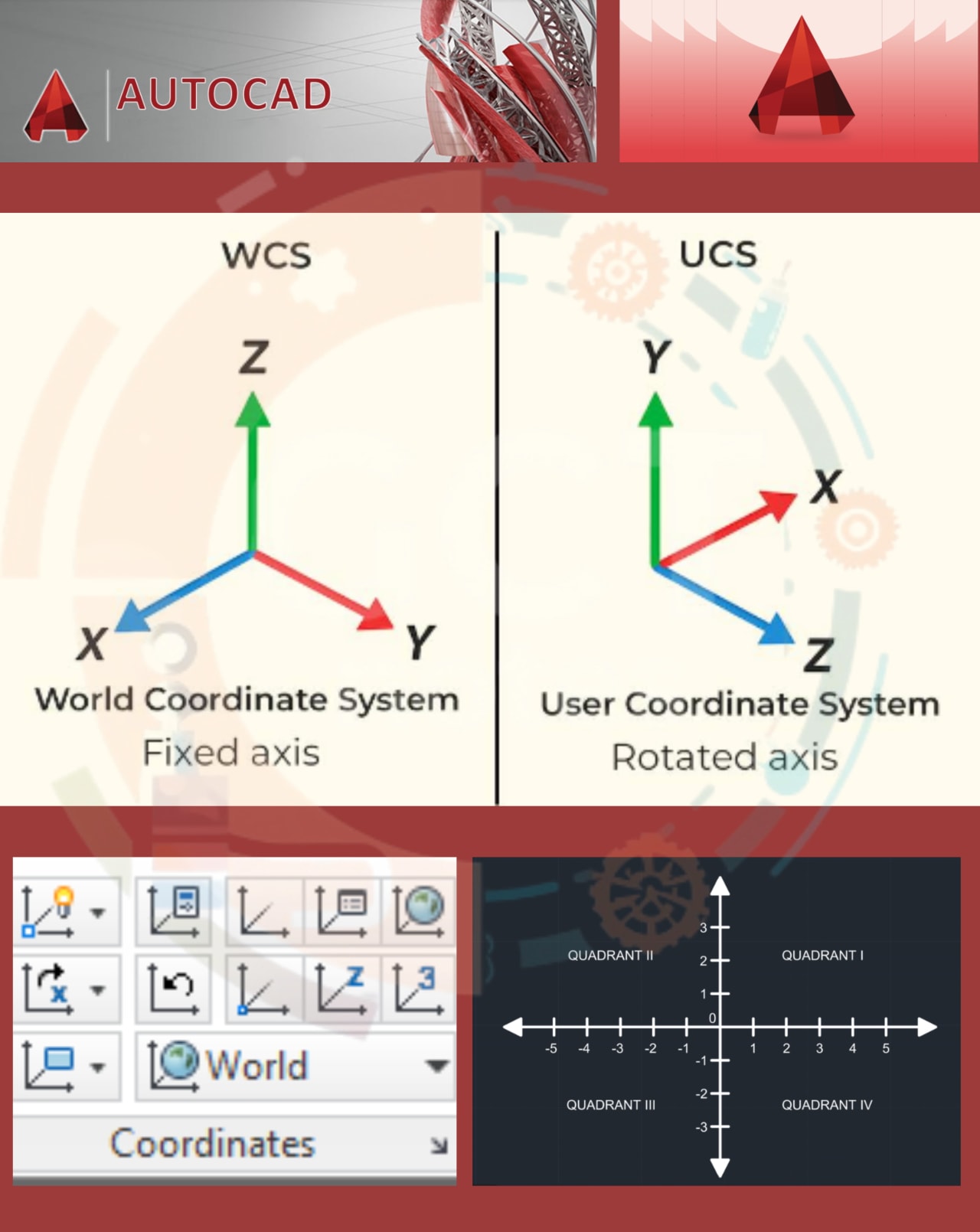

● یا status bar میں Ortho بٹن پر کلک کریں - س6: AutoCAD میں User Coordinate Systems کیا ہوتے ہیں؟جواب: User Coordinate System (UCS) ایک متحرک (movable) coordinate system ہوتا ہے۔
یہ صارفین کو اپنے origin اور directions کو خود مختار (define) کرنے کی اجازت دیتا ہے تاکہ ڈرائنگ کی ضرورت کے مطابق کام کیا جا سکے۔ - س7: AutoCAD میں Absolute Coordinate System کیا ہوتا ہے؟جواب: Absolute Coordinate System (مطلق کوآرڈینیٹ سسٹم) میں ایک fixed origin point (0,0) استعمال کیا جاتا ہے۔
تمام points اسی origin کے حوالے سے define کیے جاتے ہیں۔ - س8: AutoCAD میں Relative Coordinate System کیا ہوتا ہے؟جواب: Relative Coordinate System (رشتہ دار کوآرڈینیٹ سسٹم) میں اگلا point پچھلے entered point کے حوالے سے define کیا جاتا ہے۔
اس کا format @x,y ہوتا ہے۔ - س9: AutoCAD میں Polar Coordinate System کیا ہوتا ہے؟جواب: Polar Coordinate System (پولر کوآرڈینیٹ سسٹم) میں points کو distance (فاصلہ) اور angle (زاویہ) کی مدد سے define کیا جاتا ہے۔
اس کا format @distance<angle ہوتا ہے۔ - س10: AutoCAD میں Direct Distance Entry System کیا ہوتا ہے؟جواب: Direct Distance Entry ایک طریقہ ہے جس میں صارف پہلے direction دیتا ہے اور پھر distance enter کرتا ہے۔
یہ تیز اور درست ڈرائنگ بنانے کے لیے استعمال ہوتا ہے۔ - س11: AutoCAD میں Dynamic Input Setting کیا ہوتی ہے؟جواب: Dynamic Input (ڈائنامک ان پٹ) کرسر کے قریب command prompts دکھاتا ہے۔
اس کی مدد سے صارف command line کے بجائے سیدھے اسکرین پر values enter کر سکتا ہے۔ - س12: AutoCAD میں Cartesian System کیا ہوتا ہے؟جواب: Cartesian System (کارٹیزین سسٹم) ایک coordinate system ہے جو X اور Y axes پر مبنی ہوتا ہے۔
اس میں positions کو horizontal (X) اور vertical (Y) values کے ذریعے define کیا جاتا ہے۔ - س13: AutoCAD میں PAN کیا ہوتا ہے؟جواب: PAN (پین) ڈرائنگ کے view کو اس کی position بدلے بغیر move کرنے کے لیے استعمال ہوتا ہے۔
یہ ڈرائنگ کے مختلف حصوں کو آسانی سے دیکھنے میں مدد دیتا ہے۔
