LAYERS IN AutoCAD
Other Chapters
INTRODUCTION, INSTALLATION & ACTIVATION OF AutoCADTOOLS FOR CREATING AND MODIFYING 2D DRAWINGSDRAWING AIDS AND CO-ORDINATE SYSTEMSLAYERS IN AutoCADDIMENSIONS AND SYMBOLSDRAWING LAYOUTSAPPLICATION OF AutoCAD IN MECHANICAL TECHNOLOGYBILL OF MATERIALS, PART LISTSSOLID MODELLING3D SURFACE MODELLINGMECHANICAL MODELSAutoCAD SHORTCUT KEYS

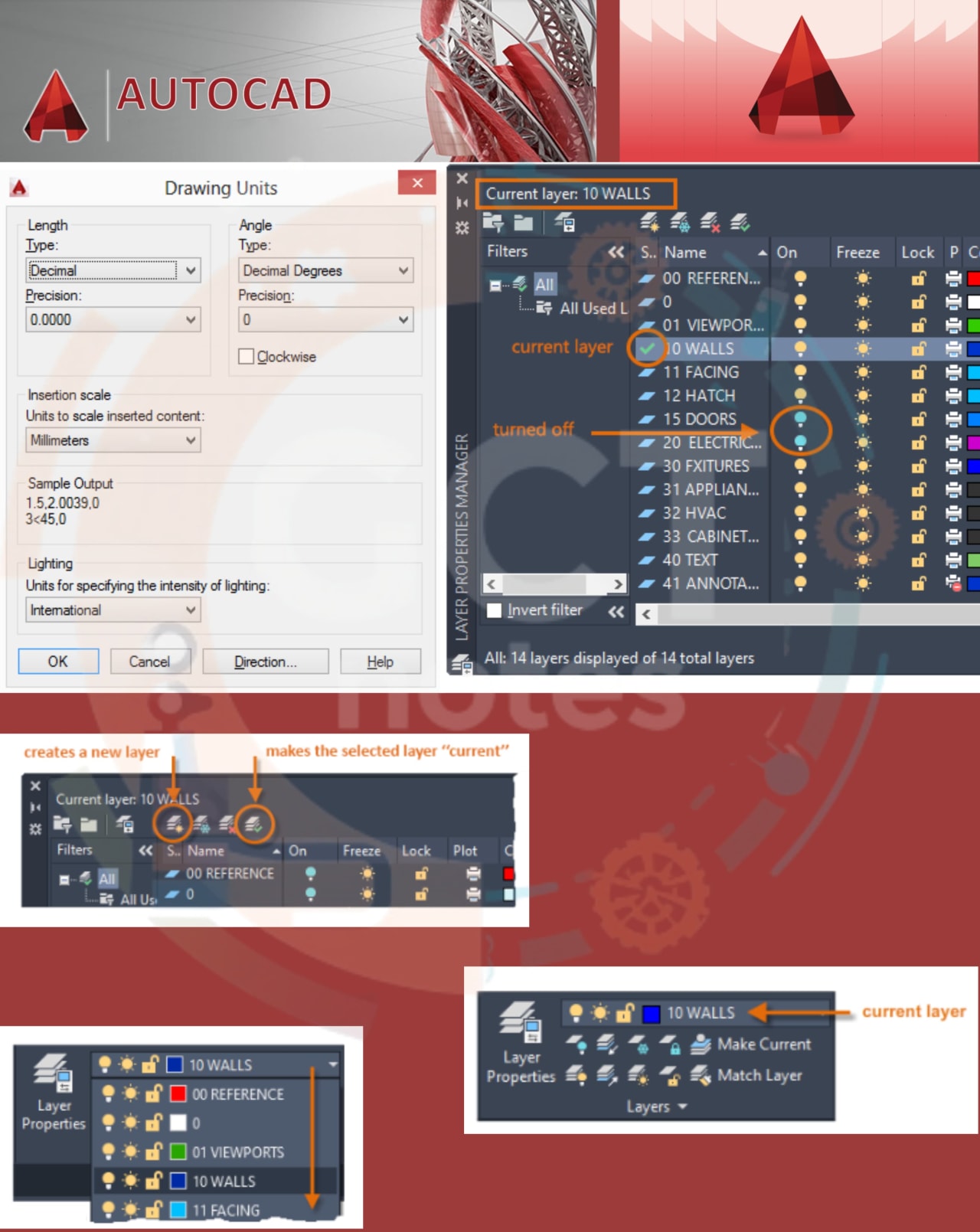

- س1: AutoCAD میں Layer کیا ہوتا ہے؟جواب: Layer (لیئر) AutoCAD میں ایک ایسا نظام ہے جس کے ذریعے ڈرائنگ میں موجود objects کو منظم کیا جاتا ہے۔
اس کی مدد سے مختلف objects کی visibility (نظر آنا)، color (رنگ) اور line type (لائن کی قسم) کو کنٹرول کیا جا سکتا ہے۔ - س2: Layer Toolbar میں موجود options کے نام بتائیں۔جواب: Layer Toolbar میں موجود options یہ ہیں:
- ● New Layer (نیا لیئر)
- ● Delete Layer (لیئر حذف کرنا)
- ● Layer Properties (لیئر کی خصوصیات)
- ● Freeze/Unfreeze (منجمد/غیر منجمد)
- ● Lock/Unlock (لاک/ان لاک)
- ● Set Current Layer (موجودہ لیئر مقرر کرنا)
- س3: AutoCAD میں layer بنانے کے مراحل لکھیں۔جواب: Layer بنانے کے مراحل:
- ● Layer Properties Manager کھولیں
- ● New Layer کے option پر کلک کریں
- ● Layer کا نام درج کریں
- ● رنگ (color) اور line type مقرر کریں
- ● OK پر کلک کریں اور layer بنا لیں
- س4: AutoCAD میں Current Layer سے کیا مراد ہے؟جواب: Current Layer (موجودہ لیئر) وہ active layer ہوتی ہے جس پر نئی objects بنائی جاتی ہیں۔
تمام نئی ڈرائنگ اسی layer پر create ہوتی ہیں۔ - س5: AutoCAD میں Layer Visibility کیا ہوتی ہے؟جواب: Layer Visibility (لیئر کی visibility) کا مطلب کسی layer کو دکھانا یا چھپانا ہوتا ہے۔
اس کی مدد سے صارف ڈرائنگ کے مخصوص حصوں پر آسانی سے توجہ دے سکتا ہے۔ - س6: AutoCAD میں Layer کو Freeze کرنے کا فائدہ کیا ہے؟جواب: Layer کو Freeze کرنے کے فائدے یہ ہیں:
- ● ڈرائنگ کی کارکردگی (performance) بہتر ہوتی ہے
- ● غیر ضروری objects کو اسکرین پر دکھنے سے روکتا ہے
- ● سسٹم کی processing time کم ہو جاتی ہے
- س7: AutoCAD میں Layer کو Lock کرنے کا فائدہ کیا ہے؟جواب: Layer کو Lock کرنے کے فائدے یہ ہیں:
- ● غلطی سے editing سے بچاتا ہے
- ● objects کو محفوظ رکھتا ہے
- ● صرف دیکھنے (viewing) کی اجازت دیتا ہے، تبدیلی نہیں کرنے دیتا
- س8: AutoCAD میں layer کا نام تبدیل کرنے کے مراحل لکھیں۔جواب: Layer کا نام تبدیل کرنے کے مراحل:
- ● Layer Properties Manager کھولیں
- ● اس layer کو منتخب کریں جس کا نام تبدیل کرنا ہے
- ● Layer کے نام پر کلک کریں
- ● نیا نام ٹائپ کریں
- ● محفوظ کرنے کے لیے Enter دبائیں
- س9: AutoCAD میں layer کو remove (delete) کرنے کے مراحل لکھیں۔جواب: Layer کو delete کرنے کے مراحل:
- ● Layer Properties Manager کھولیں
- ● وہ layer منتخب کریں جسے delete کرنا ہے
- ● Delete Layer کے option پر کلک کریں
- ● deletion کی تصدیق (confirm) کریں
- س10: AutoCAD میں default layer کون سی ہوتی ہے؟جواب: AutoCAD میں default layer Layer 0 ہوتی ہے۔
