CAM AND FOLLOWERS

Other Chapters

• س1: کیم (CAM) کیا ہے؟
  جواب: کیم (Cam) ایک میکانیکی آلہ (Mechanical Device) ہے جو شافٹ (Shaft) کی گھومتی حرکت (Rotary Motion) کو فالوور (Follower) کی مطلوبہ رفت و آمد (Reciprocating) یا جھولتی (Oscillating) حرکت میں تبدیل کرتا ہے۔
• س2: کیم (Cam) کے چار استعمالات کیا ہیں؟
  جواب: کیمز (Cams) کے استعمالات درج ذیل ہیں:

  • ● انجنوں (Engines) میں والوز (Valves) کو چلانا
  • ● مشینوں (Machines) میں ریسیپرکیٹنگ (Reciprocating) حرکت کو کنٹرول کرنا
  • ● مشینری میں خودکار (Automate) ترتیب وار عمل (Sequence Operations) کرنا
  • ● گھومتی حرکت (Rotary Motion) کو خطی (Linear) یا جھولتی (Oscillatory) حرکت میں تبدیل کرنا
• س3: فالوور (Follower) کیا ہے؟
  جواب: فالوور (Follower) ایک مشینی جزو (Machine Element) ہے جو کیم (Cam) کی حرکت کے مطابق حرکت کرتا ہے اور اس کی پروفائل (Contour) کی پیروی کرتا ہے۔
• س4: فالوور (Follower) کے چار استعمالات کیا ہیں؟
  جواب: فالوورز (Followers) کے استعمالات درج ذیل ہیں:

  • ● کیم پروفائل (Cam Profile) کی پیروی اور حرکت منتقل کرنا
  • ● انجنوں میں والوز (Valves) چلانا
  • ● مشینری میں پنچز (Punches) یا سلائیڈز (Slides) کو حرکت دینا
  • ● خودکار نظاموں (Automated Systems) میں ٹائمنگ (Timing) اور ڈسپلیسمنٹ (Displacement) کنٹرول کرنا

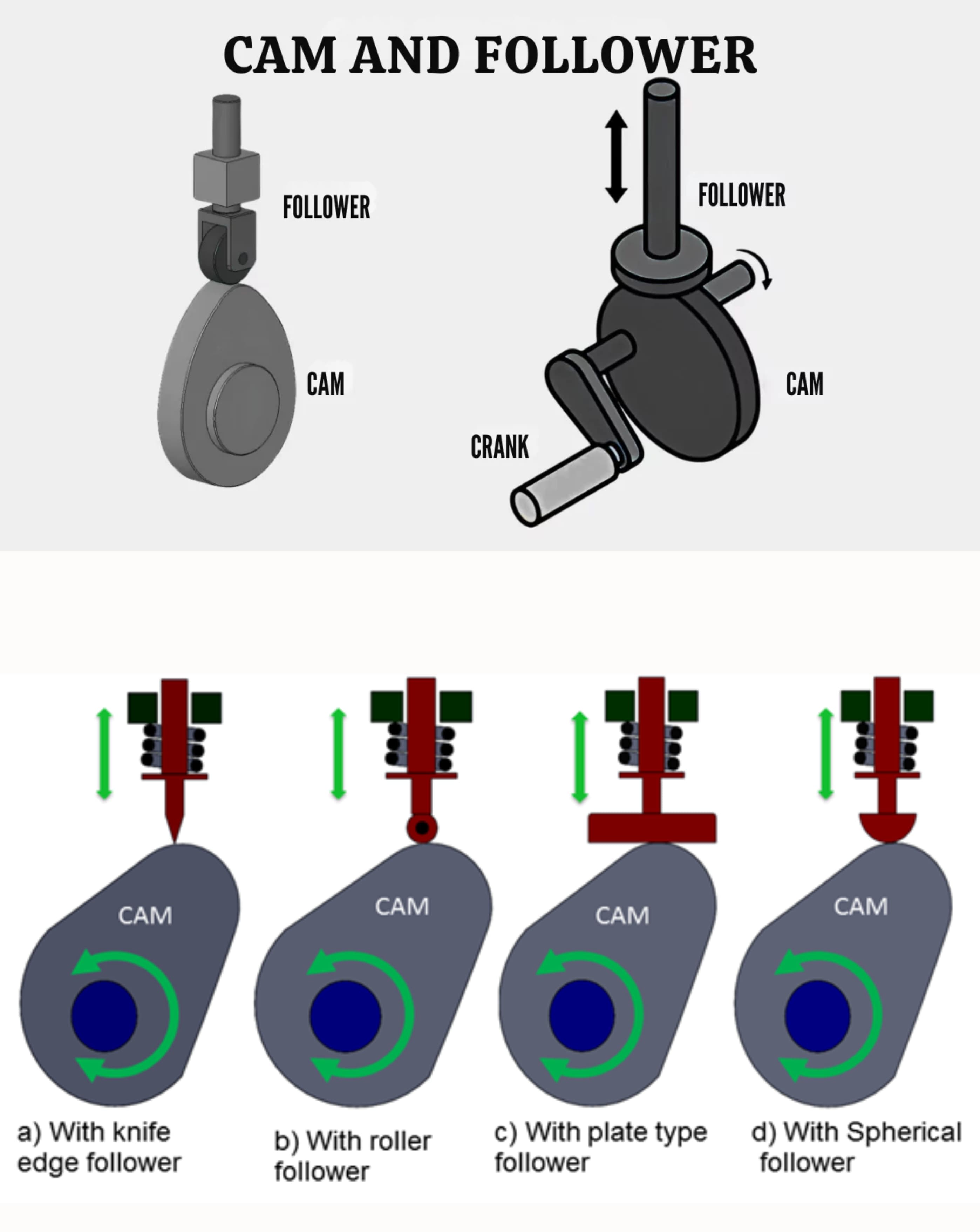

• س5: فالوورز (Followers) کی درجہ بندی (Classification) کیا ہے؟
  جواب: فالوورز (Followers) کی اقسام درج ذیل ہیں:

  • ● رولر فالوور (Roller Follower)
  • ● نائف ایج فالوور (Knife Edge Follower)
  • ● سفیرکل فیسڈ فالوور (Spherical Faced Follower)
  • ● مشروم یا فلیٹ فیسڈ فالوور (Mushroom/Flat Faced Follower)
  • ● ٹرانسلیٹنگ یا ریسیپرکیٹنگ فالوور (Translating/Reciprocating Follower)
  • ● روٹیٹنگ یا آوسکیلیٹنگ فالوور (Rotating/Oscillating Follower)
  • ● ریڈیل فالوور (Radial Follower)
  • ● آف-سیٹ فالوور (Off-set Follower)
• س6: رولر فالوور (Roller Follower) کیا ہے؟
  جواب: رولر فالوور (Roller Follower) کے سرے پر پہیہ یا رولر (Wheel/Roller) ہوتا ہے تاکہ کیم پروفائل (Cam Profile) کی پیروی کرتے وقت رگڑ (Friction) کم ہو۔
• س7: نائف ایج فالوور (Knife Edge Follower) کیا ہے؟
  جواب: نائف ایج فالوور (Knife Edge Follower) کے سرے پر تیز کنارے (Sharp Edge) ہوتا ہے جو کیم کی پیروی کرتا ہے، مگر یہ زیادہ پہننے (Wear) کا باعث بنتا ہے۔
• س8: سفیرکل فیسڈ فالوور (Spherical Faced Follower) کیا ہے؟
  جواب: سفیرکل فیسڈ فالوور (Spherical Faced Follower) کے سرے گول (Rounded) ہوتے ہیں، جس سے نائف ایج فالوور کے مقابلے میں رگڑ اور پہننے (Friction & Wear) کم ہوتے ہیں۔
• س9: مشروم یا فلیٹ فیسڈ فالوور (Mushroom/Flat Faced Follower) کیا ہے؟
  جواب: مشروم یا فلیٹ فیسڈ فالوور (Mushroom/Flat Faced Follower) کے سرے فلیٹ یا مشروم کی شکل کے ہوتے ہیں، جو ہموار حرکت (Smooth Motion) اور یکساں بوجھ (Uniform Load Distribution) کے لیے موزوں ہیں۔
• س10: ٹرانسلیٹنگ یا ریسیپرکیٹنگ فالوور (Translating/Reciprocating Follower) کیا ہے؟
  جواب: ٹرانسلیٹنگ یا ریسیپرکیٹنگ فالوور (Translating/Reciprocating Follower) سیدھی لکیر (Straight Line) میں حرکت کرتا ہے، کیم کی گردش (Cam Rotation) کے جواب میں۔
• س11: روٹیٹنگ یا آوسکیلیٹنگ فالوور (Rotating/Oscillating Follower) کیا ہے؟
  جواب: روٹیٹنگ یا آوسکیلیٹنگ فالوور (Rotating/Oscillating Follower) محور (Pivot) کے گرد گھومتا ہے، کیم پروفائل (Cam Profile) کی پیروی کرتے ہوئے۔
• س12: ریڈیل فالوور (Radial Follower) کیا ہے؟
  جواب: ریڈیل فالوور (Radial Follower) اس لائن پر حرکت کرتا ہے جو کیم کے مرکز (Cam Center) سے گزرتی ہے، یعنی فالوور کی حرکت کیمر سے شعاعی (Radially) باہر ہوتی ہے۔
• س13: آف-سیٹ فالوور (Off-set Follower) کیا ہے؟
  جواب: آف-سیٹ فالوور (Off-set Follower) کی حرکت کا راستہ کیم کے مرکز سے ہٹا ہوا (Displaced) ہوتا ہے تاکہ پریشر اینگل (Pressure Angle) کم یا حرکت ہموار ہو۔
• س14: کیم (Cam) کی درجہ بندی کیا ہے؟
  جواب: کیمز (Cams) کی اقسام درج ذیل ہیں:

  • ● ریڈیل یا ڈسک کیم (Radial/Disc Cam)
  • ● سلنڈر کیم (Cylindrical Cam)
• س15: ریڈیل یا ڈسک کیم (Radial/Disc Cam) کیا ہے؟
  جواب: ریڈیل یا ڈسک کیم (Radial/Disc Cam) ایک فلیٹ دائرہ نما کیم (Flat Circular Cam) ہے جس کا پروفائل (Profile) کنارے پر ہوتا ہے اور ریڈیل طور پر (Radially) رکھا فالوور (Follower) چلتا ہے۔
• س16: سلنڈر کیم (Cylindrical Cam) کیا ہے؟
  جواب: سلنڈر کیم (Cylindrical Cam) کی سطح سلنڈر (Cylindrical Surface) کی ہوتی ہے اور اس میں نالیاں (Grooves) کٹی ہوتی ہیں۔
  فالور (Follower) نالیوں کے ساتھ حرکت کرتا ہے جب سلنڈر گھومتا ہے۔
• س17: کیم میں پریشر اینگل (Pressure Angle) کیا ہے؟
  جواب: پریشر اینگل (Pressure Angle) وہ زاویہ ہے جو فالوور کی حرکت (Follower Motion) اور کیم پروفائل (Cam Profile) کے عمودی خط (Normal) کے درمیان بنتا ہے۔
• س18: کیم میں بیس سرکل (Base Circle) کیا ہے؟
  جواب: بیس سرکل (Base Circle) سب سے چھوٹا دائرہ ہے جو کیم پروفائل (Cam Profile) کے ٹینجنٹ (Tangent) سے بنایا جا سکتا ہے۔
• س19: کیم میں ٹریس پوائنٹ (Trace Point) کیا ہے؟
  جواب: ٹریس پوائنٹ (Trace Point) فالوور (Follower) پر مخصوص نقطہ ہے جسے کیم کی حرکت اور ڈسپلیسمنٹ (Displacement) کا مطالعہ کرنے کے لیے استعمال کیا جاتا ہے۔
• س20: کیم میں پچ پوائنٹ (Pitch Point) کیا ہے؟
  جواب: پچ پوائنٹ (Pitch Point) وہ نقطہ ہے جہاں کیم (Cam) اور فالوور (Follower) رابطہ کرتے ہیں اور جہاں حرکت یا رفتار (Velocity) ناپی جاتی ہے۔
• س21: کیم میں پچ سرکل (Pitch Circle) کیا ہے؟
  جواب: پچ سرکل (Pitch Circle) وہ دائرہ ہے جو پچ پوائنٹ (Pitch Point) سے گزرتا ہے اور ویلو سٹی ریشو (Velocity Ratio) اور کیم کے طول و عرض (Dimensions) کا حساب کرنے کے لیے استعمال ہوتا ہے۔
• س22: کیم میں پچ کرو (Pitch Curve) کیا ہے؟
  جواب: پچ کرو (Pitch Curve) وہ راستہ (Path) ہے جو فالوور کے مرکز (Follower Center) یا رابطہ پوائنٹ (Contact Point) کی گردش (Cam Rotation) کے دوران بناتا ہے۔
• س23: کیم میں پرائم سرکل (Prime Circle) کیا ہے؟
  جواب: پرائم سرکل (Prime Circle) سب سے چھوٹا دائرہ ہے جو کیم پروفائل (Cam Profile) کے اندر بنایا جاتا ہے اور ڈیزائن (Design) کے لیے حوالہ (Reference) کے طور پر استعمال ہوتا ہے۔
• س24: کیم میں لفٹ یا اسٹروک (Lift/Stroke) کیا ہے؟
  جواب: لفٹ یا اسٹروک (Lift/Stroke) فالوور (Follower) کی زیادہ سے زیادہ حرکت (Maximum Displacement) ہے جو کیم پروفائل (Cam Profile) کے ذریعے پیدا ہوتی ہے۔
• س25: کیم پروفائل ڈیزائن (Cam Profile Design) کیا ہے؟
  جواب: کیم پروفائل ڈیزائن (Cam Profile Design) وہ عمل ہے جس میں کیم کی شکل (Shape) اور طول و عرض (Dimensions) متعین کیے جاتے ہیں تاکہ مطلوبہ فالوور حرکت (Desired Follower Motion) حاصل ہو۔
