• س1: بیلٹ ڈرائیوز (Belt Drives) کیا ہیں؟

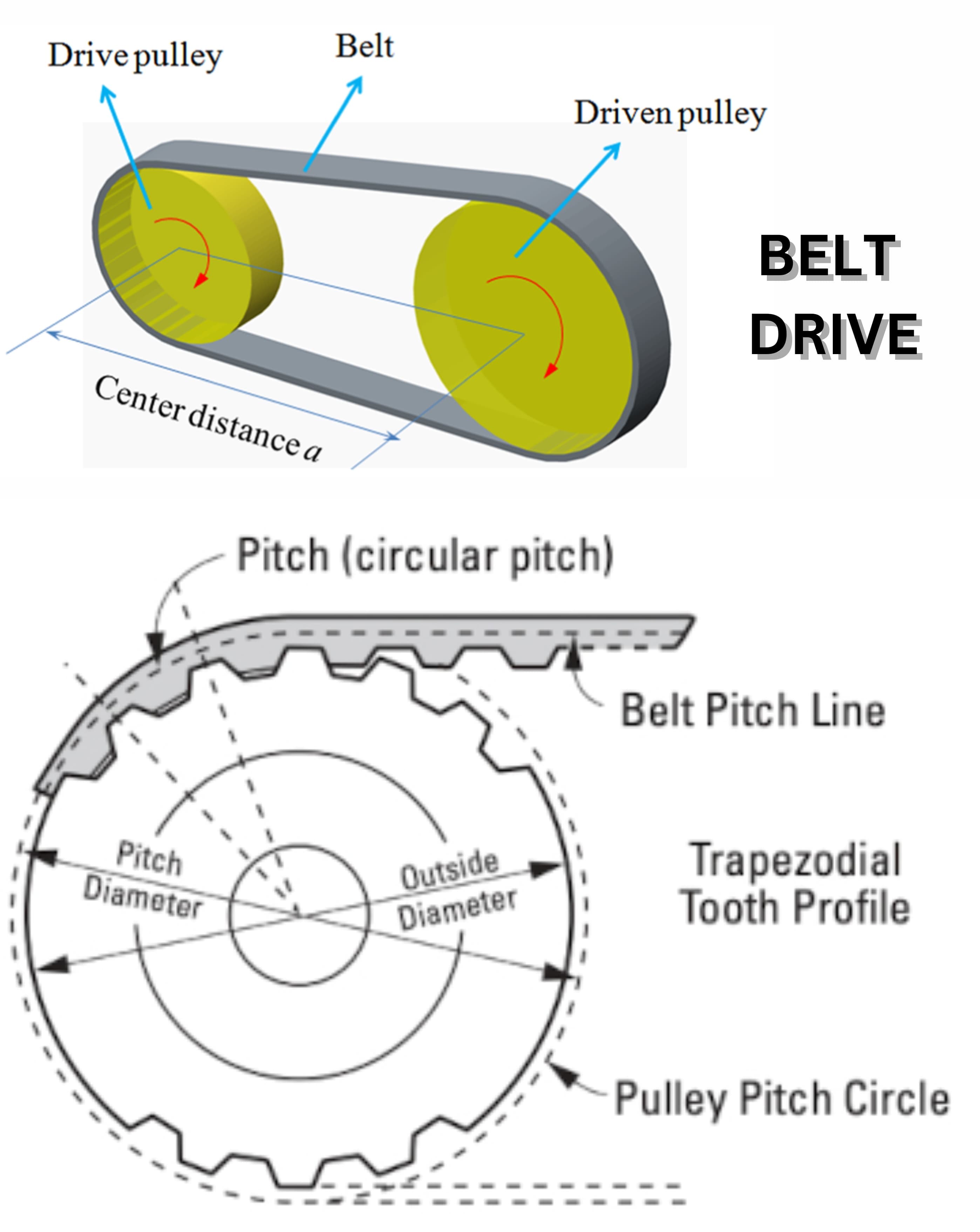

  جواب: بیلٹ ڈرائیوز (Belt Drives) میکانیکی نظام (Mechanical Systems) ہیں جو ایک بیلٹ (Belt) کے ذریعے پولیز (Pulleys) پر چل کر ایک شافٹ (Shaft) سے دوسرے شافٹ تک طاقت (Power) منتقل کرتے ہیں۔
• س2: بیلٹ ڈرائیوز (Belt Drives) کے استعمالات کیا ہیں؟
  جواب: بیلٹ ڈرائیوز (Belt Drives) کے استعمالات درج ذیل ہیں:

  • ● شافٹ (Shafts) کے درمیان طاقت (Power) منتقل کرنا
  • ● شافٹ کے درمیان رفتار یا ویلو سٹی ریشو (Speed/Velocity Ratio) تبدیل کرنا
  • ● جھٹکے اور وائبریشن (Shock Loads & Vibrations) جذب کرنا
  • ● شافٹ کی لچکدار (Flexible) پوزیشننگ ممکن بنانا
• س3: بیلٹ ڈرائیوز (Belt Drives) منتخب کرتے وقت کون سے عوامل (Factors) دھیان میں رکھیں؟
  جواب: بیلٹ ڈرائیوز (Belt Drives) منتخب کرتے وقت درج ذیل عوامل پر غور کریں:

  • ● منتقل ہونے والی طاقت (Power to be transmitted)
  • ● شافٹ کے درمیان رفتار کا تناسب (Speed Ratio)
  • ● شافٹ کے درمیان فاصلہ (Distance)
  • ● بیلٹ اور پولی مواد کی قسم (Belt & Pulley Material)
  • ● لوڈ میں اتار چڑھاؤ اور جھٹکے (Load variations & Shock Conditions)
• س4: بیلٹ ڈرائیوز (Belt Drives) کی اقسام کون سی ہیں؟
  جواب: بیلٹ ڈرائیوز (Belt Drives) کی اقسام درج ذیل ہیں:

  • ● ہلکی بیلٹ ڈرائیوز (Light Belt Drives)
  • ● درمیانی بیلٹ ڈرائیوز (Medium Belt Drives)
  • ● بھاری بیلٹ ڈرائیوز (Heavy Belt Drives)
• س5: ہلکی بیلٹ ڈرائیوز (Light Belt Drives) کیا ہیں؟
  جواب: ہلکی بیلٹ ڈرائیوز (Light Belt Drives) کم طاقت (Low Power) منتقل کرنے کے لیے استعمال ہوتی ہیں، عموماً 5 کلو واٹ (kW) سے کم، اور تیز رفتار (High Speed) پر چلتی ہیں۔
• س6: درمیانی بیلٹ ڈرائیوز (Medium Belt Drives) کیا ہیں؟
  جواب: درمیانی بیلٹ ڈرائیوز (Medium Belt Drives) درمیانی طاقت (Moderate Power) منتقل کرنے کے لیے استعمال ہوتی ہیں، عام طور پر 5 کلو واٹ (kW) سے 20 کلو واٹ (kW) کے درمیان۔
• س7: بھاری بیلٹ ڈرائیوز (Heavy Belt Drives) کیا ہیں؟
  جواب: بھاری بیلٹ ڈرائیوز (Heavy Belt Drives) زیادہ طاقت (High Power) منتقل کرنے کے لیے استعمال ہوتی ہیں، عموماً 20 کلو واٹ (kW) سے زیادہ، اور درمیانی یا کم رفتار (Moderate/Low Speed) پر چلتی ہیں۔
• س8: بیلٹ (Belt) کیا ہے؟
  جواب: بیلٹ (Belt) ایک لچکدار (Flexible) اور مسلسل (Continuous) پٹی (Strip) ہے جو دو یا زیادہ پولیز (Pulleys) کو جوڑ کر طاقت (Power) یا حرکت (Motion) منتقل کرتی ہے۔
• س9: بیلٹ (Belt) کی اقسام کیا ہیں؟
  جواب: بیلٹ (Belt) کی اقسام درج ذیل ہیں:

  • ● فلیٹ بیلٹ (Flat Belt)
  • ● وی بیلٹ (V-Belt)
  • ● رسی بیلٹ (Rope Belt)
• س10: فلیٹ بیلٹ (Flat Belt) کیا ہے؟
  جواب: فلیٹ بیلٹ (Flat Belt) بیلٹ ہے جس کا کراس سیکشن (Cross-section) مستطیل (Rectangular) ہوتا ہے۔
  یہ طویل فاصلے (Long Distance) پر طاقت (Power) منتقل کرنے اور درمیانی رفتار کے تناسب (Moderate Speed Ratio) کے لیے عام طور پر استعمال ہوتی ہے۔
• س11: وی بیلٹ (V-Belt) کیا ہے؟
  جواب: وی بیلٹ (V-Belt) بیلٹ ہے جس کا کراس سیکشن (Cross-section) ذوزنقہ (Trapezoidal) شکل کا ہوتا ہے۔
  یہ وی-شکل پولیز (V-shaped Pulleys) میں فٹ ہوتی ہے اور فلیٹ بیلٹس کے مقابلے میں کم سلپ (Slip) کے ساتھ طاقت منتقل کرتی ہے۔
• س12: رسی بیلٹ (Rope Belt) کیا ہے؟
  جواب: رسی بیلٹ (Rope Belt) کئی رسیاں یا ہیمپ (Hemp) کی دھاگوں سے بنی ہوتی ہے جو مروڑ (Twisted) ہوتی ہیں۔
  یہ طویل فاصلے (Long Distance) پر زیادہ طاقت (High Power) منتقل کرنے اور بڑے پولیز (Large Pulleys) کے لیے استعمال ہوتی ہے۔
• س13: بیلٹ (Belt) کے لیے استعمال ہونے والے مواد کون سے ہیں؟
  جواب: بیلٹ (Belt) کے لیے استعمال ہونے والے مواد درج ذیل ہیں:

  • ● لیدر (Leather)
  • ● ربڑ (Rubber)
  • ● کپڑے سے مضبوط شدہ ربڑ (Fabric Reinforced Rubber)
  • ● مصنوعی مواد (Synthetic Materials)
• س14: بالاتا بیلٹ (Balata Belts) کیا ہیں؟
  جواب: بالاتا بیلٹ (Balata Belts) بالاتا گم (Balata Gum) اور کپڑے (Fabric) سے بنے ہوتے ہیں۔
  یہ لچکدار (Flexible)، مضبوط (Durable)، اور پہننے کے خلاف مزاحم (Wear Resistant) ہوتے ہیں، عام طور پر ٹیکسٹائل (Textile) اور پیپر (Paper) انڈسٹریز میں استعمال ہوتے ہیں۔
• س15: فلیٹ بیلٹ ڈرائیوز (Flat Belt Drives) کی اقسام کیا ہیں؟
  جواب: فلیٹ بیلٹ ڈرائیوز (Flat Belt Drives) کی اقسام درج ذیل ہیں:

  • ● اوپن بیلٹ ڈرائیو (Open Belt Drive)
  • ● کراس یا کلوزڈ بیلٹ ڈرائیو (Crossed/Closed Belt Drive)
  • ● کوارٹر ٹرن بیلٹ ڈرائیو (Quarter Turn Belt Drive)
  • ● اوپن بیلٹ ڈرائیو ود آئیڈلر پولی (Open Belt Drive with Idler Pulley)
  • ● کمپاؤنڈ بیلٹ ڈرائیو (Compound Belt Drive)
  • ● کون پولی بیلٹ ڈرائیو (Cone Pulley Belt Drive)
  • ● فاسٹ اینڈ لوز پولی بیلٹ ڈرائیو (Fast & Loose Pulley Belt Drive)
• س16: اوپن بیلٹ ڈرائیو (Open Belt Drive) کیا ہے؟
  جواب: اوپن بیلٹ ڈرائیو (Open Belt Drive) وہ ترتیب ہے جس میں بیلٹ دونوں پولیز (Pulleys) پر ایک ہی سمت (Same Direction) میں چلتی ہے۔
  پولیز (Pulleys) ایک دوسرے کے متوازی (Parallel) رکھی جاتی ہیں۔
• س17: کلوزڈ بیلٹ ڈرائیو (Closed/Crossed Belt Drive) کیا ہے؟
  جواب: کلوزڈ یا کراسڈ بیلٹ ڈرائیو (Closed/Crossed Belt Drive) وہ ترتیب ہے جس میں بیلٹ کراس (Crossed) ہوتی ہے تاکہ ڈرائیونگ پولی (Driving Pulley) کے مخالف سمت میں ڈرائیون پولی (Driven Pulley) گھومے۔
• س18: کوارٹر ٹرن بیلٹ ڈرائیو (Quarter Turn Belt Drive) کیا ہے؟
  جواب: کوارٹر ٹرن بیلٹ ڈرائیو (Quarter Turn Belt Drive) تب استعمال ہوتی ہے جب پولیز (Pulleys) ایک دوسرے کے 90° زاویے پر ہوں۔
  عام طور پر اس میں خاص بیلٹ (Special Belt) استعمال کی جاتی ہے تاکہ طاقت مؤثر طریقے سے منتقل ہو۔
• س19: اوپن بیلٹ ڈرائیو ود آئیڈلر پولی (Open Belt Drive with Idler Pulley) کیا ہے؟
  جواب: اوپن بیلٹ ڈرائیو ود آئیڈلر پولی (Open Belt Drive with Idler Pulley) میں ایک اضافی پولی (Pulley) استعمال ہوتی ہے جسے آئیڈلر (Idler) کہتے ہیں تاکہ بیلٹ کے لفافے (Wrap Angle) کو بڑھایا جا سکے۔
  یہ سلپ (Slip) کو روکتا ہے اور طاقت کی منتقلی (Power Transmission) کو بہتر بناتا ہے۔
• س20: کمپاؤنڈ بیلٹ ڈرائیو (Compound Belt Drive) کیا ہے؟
  جواب: کمپاؤنڈ بیلٹ ڈرائیو (Compound Belt Drive) وہ نظام ہے جس میں دو سے زیادہ پولیز (Pulleys) بیلٹ کے ذریعے جوڑی جاتی ہیں تاکہ طویل فاصلے (Long Distance) یا متعدد شافٹ (Multiple Shafts) پر طاقت منتقل ہو۔
• س21: کون پولی بیلٹ ڈرائیو (Cone Pulley Belt Drive) کیا ہے؟
  جواب: کون پولی بیلٹ ڈرائیو (Cone Pulley Belt Drive) متغیر رفتار کے تناسب (Variable Speed Ratio) کے لیے استعمال ہوتی ہے۔
  اس میں اسٹیپڈ کون پولی (Stepped Cone Pulley) استعمال ہوتی ہے جہاں بیلٹ مختلف قطر (Diameter) پر جا سکتی ہے تاکہ ڈرائیون شافٹ (Driven Shaft) کی رفتار بدلے۔
• س22: فاسٹ اینڈ لوز پولی بیلٹ ڈرائیو (Fast & Loose Pulley Belt Drive) کیا ہے؟
  جواب: فاسٹ اینڈ لوز پولی ڈرائیو (Fast & Loose Pulley Drive) میں ڈرائیون شافٹ (Driven Shaft) پر دو پولیز (Pulleys) استعمال ہوتی ہیں:
  ایک فکس (Fast Pulley) اور دوسری آزاد (Loose Pulley) تاکہ ڈرائیون مشین (Driven Machine) کو چلایا یا روکا جا سکے بغیر ڈرائیونگ شافٹ (Driving Shaft) کو روکے۔
• س23: بیلٹ ڈرائیو کا ویلو سٹی ریشو (Velocity Ratio) کیا ہے؟
  جواب: بیلٹ ڈرائیو (Belt Drive) کا ویلو سٹی ریشو (V.R.) ڈرائیونگ پولی (Driving Pulley) اور ڈرائیون پولی (Driven Pulley) کی رفتار (Speeds) کا تناسب ہے۔
  V.R. = N₁ / N₂ = D₂ / D₁
  جہاں N = پولی کی رفتار (Pulley Speed), D = پولی کا قطر (Pulley Diameter)
• س24: بیلٹ کی سلپ (Slip of the Belt) کیا ہے؟
  جواب: بیلٹ کی سلپ (Slip) وہ رشتہ دار حرکت (Relative Motion) ہے جو بیلٹ اور پولی (Pulley) کی سطح (Surface) کے درمیان پیدا ہوتی ہے جب رگڑ (Friction) کافی نہ ہو۔
  عام طور پر فیصد میں ظاہر کی جاتی ہے:
  Slip (%) = (Pulley کی محیطی رفتار - بیلٹ کی رفتار) / Pulley کی محیطی رفتار × 100
