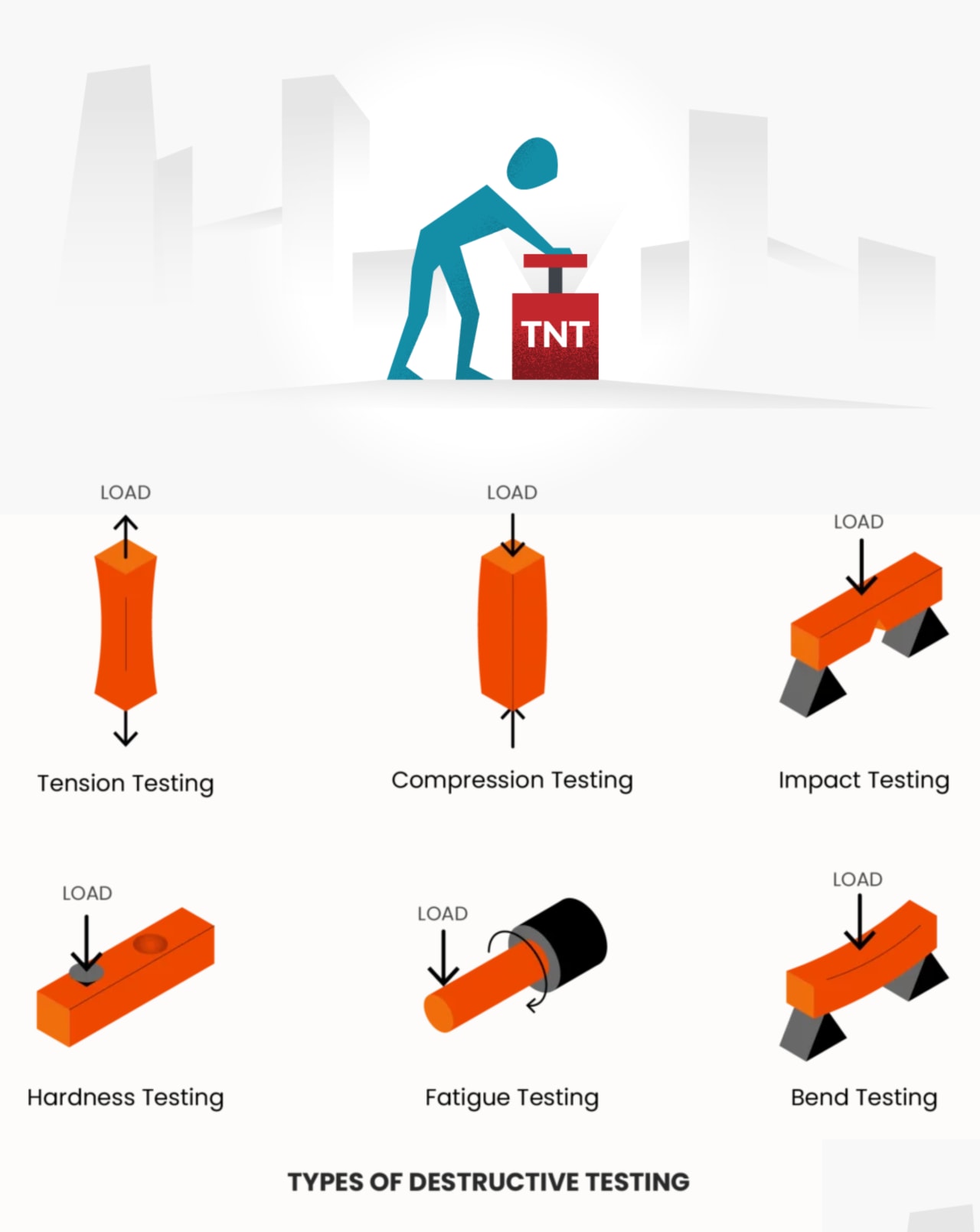

DESTRUCTIVE TESTS

Other Chapters

• س1: ہارڈنیس ٹیسٹ (Hardness Test) کیا ہے؟
  جواب: ہارڈنیس ٹیسٹ وہ طریقہ (Method) ہے جس سے کسی مواد (Material) کی کھجانے (Scratching)، دباؤ برداشت کرنے (Indentation) یا پہننے (Wear) کے خلاف مزاحمت معلوم کی جاتی ہے۔
• س2: ہارڈنیس ٹیسٹ (Hardness Test) کی اقسام بتائیں۔
  جواب: ہارڈنیس ٹیسٹ کی اقسام یہ ہیں:

  • ● برنیل ہارڈنیس ٹیسٹ (Brinell Hardness Test)
  • ● راک ویل ہارڈنیس ٹیسٹ (Rockwell Hardness Test)
  • ● ویکرز ہارڈنیس ٹیسٹ (Vickers Hardness Test)
  • ● شور ہارڈنیس ٹیسٹ (Shore Hardness Test)
  • ● ریباؤنڈ ہارڈنیس ٹیسٹ (Rebound Hardness Test)
• س3: برنیل ہارڈنیس ٹیسٹ (Brinell Hardness Test) کیا ہے؟
  جواب: برنیل ہارڈنیس ٹیسٹ میں سخت اسٹیل یا ٹنگسٹن کاربائیڈ (Tungsten Carbide) گیند (Ball) کو مواد پر دبایا جاتا ہے اور دباؤ کی پیدا شدہ گہری جگہ (Indentation) کا قطر ناپا جاتا ہے تاکہ ہارڈنیس معلوم ہو سکے۔
• س4: برنیل ہارڈنیس ٹیسٹنگ مشین (Brinell Hardness Testing Machine) کے حصے بتائیں۔
  جواب: اہم حصے یہ ہیں:

  • ● بوجھ لگانے کا نظام (Load Application System) – وزنی یا ہائیڈرولک (Weights or Hydraulic)
  • ● انڈینٹر (Indenter) – اسٹیل یا ٹنگسٹن کاربائیڈ گیند
  • ● نمونہ میز (Specimen Table)
  • ● ماپنے والا مائیکروسکوپ یا آپٹیکل نظام (Measuring Microscope or Optical System)
• س5: برنیل ہارڈنیس ٹیسٹ (Brinell Hardness Test) کی کچھ حدود بتائیں۔
  جواب: حدود یہ ہیں:

  • ● بہت سخت یا پتلے مواد کے لیے موزوں نہیں
  • ● سطح ہموار اور صاف ہونی چاہیے
  • ● چھوٹے نمونوں کے لیے دباؤ بہت بڑا ہو سکتا ہے
  • ● سست ہے اور آپٹیکل ماپنے کی ضرورت ہوتی ہے
• س6: برنیل ہارڈنیس ٹیسٹنگ مشین (Brinell Hardness Testing Machine) کا کام بتائیں۔
  جواب: ایک گیند انڈینٹر (Ball Indenter) پر بوجھ لگایا جاتا ہے جو مواد میں دباؤ ڈالتی ہے۔
  بوجھ ہٹانے کے بعد، دباؤ کے قطر کو مائیکروسکوپ (Microscope) سے ناپا جاتا ہے۔
  ہارڈنیس (Hardness) فارمولا سے معلوم کی جاتی ہے:

  HB = 2P / (π D (D - √(D² - d²)))

  جہاں P = بوجھ (Load), D = گیند کا قطر (Ball Diameter), d = دباؤ کا قطر (Indentation Diameter)۔
• س7: راک ویل ہارڈنیس ٹیسٹ (Rockwell Hardness Test) کیا ہے؟
  جواب: راک ویل ہارڈنیس ٹیسٹ میں ہارڈنیس کو ایک مخروطی یا گیند انڈینٹر (Conical or Ball Indenter) کے ذریعے چھوٹا اور بڑا بوجھ (Minor and Major Load) لگا کر ماپا جاتا ہے، اور دباؤ کی گہرائی (Depth of Penetration) ڈائل (Dial) پر سیدھی پڑھائی جاتی ہے۔
• س8: راک ویل ہارڈنیس ٹیسٹنگ مشین (Rockwell Hardness Testing Machine) کا کام بتائیں۔
  جواب: پہلے چھوٹا بوجھ (Minor Load) لگایا جاتا ہے تاکہ انڈینٹر جگہ پر بیٹھ جائے۔
  پھر بڑا بوجھ (Major Load) لگایا اور ہٹایا جاتا ہے۔
  دباؤ کی گہرائی (Depth of Indentation) خودکار طور پر ماپی جاتی ہے اور ڈائل (Dial) پر راک ویل ہارڈنیس نمبر (HR – Hardness Number) میں تبدیل ہو جاتی ہے۔
• س9: راک ویل ہارڈنیس ٹیسٹ (Rockwell Hardness Test) کی کچھ حدود بتائیں۔
  جواب: حدود یہ ہیں:

  • ● بہت پتلے نمونوں کے لیے موزوں نہیں
  • ● سطح ہموار ہونی چاہیے
  • ● اگر انڈینٹر خراب ہو تو چھوٹے غلطیاں ہو سکتی ہیں
• س10: راک ویل (Rockwell) اور برنیل ہارڈنیس ٹیسٹ (Brinell Hardness Test) کا موازنہ کریں۔
  جواب: موازنہ:

  • ● راک ویل تیز ہے؛ برنیل میں آپٹیکل ماپنا ضروری ہے
  • ● راک ویل سیدھی پڑھائی دیتا ہے؛ برنیل میں حساب کرنا پڑتا ہے
  • ● راک ویل گہرائی (Depth) استعمال کرتا ہے؛ برنیل دباؤ کے قطر (Indentation Diameter)
  • ● برنیل کھردری سطحوں کے لیے بہتر؛ راک ویل پتلے اور درست نمونوں کے لیے
• س11: ویکرز ہارڈنیس ٹیسٹ (Vickers Hardness Test) کیا ہے؟
  جواب: ویکرز ہارڈنیس ٹیسٹ میں ہارڈنیس کو ہیرے (Diamond) کے پیرامڈ انڈینٹر (Pyramid Indenter) سے ماپا جاتا ہے اور معلوم بوجھ (Known Load) کے تحت دباؤ کے قطر کی ترچھی لمبائی (Diagonal Length) سے ہارڈنیس کا حساب کیا جاتا ہے۔
• س12: ویکرز ہارڈنیس ٹیسٹنگ مشین (Vicker’s Hardness Testing Machine) کا کام بتائیں۔
  جواب: ہیرے (Diamond) کا انڈینٹر مخصوص بوجھ (Load) کے تحت سطح پر دبایا جاتا ہے۔
  بوجھ ہٹانے کے بعد، دباؤ کے دو قطر (Diagonals) مائیکروسکوپ (Microscope) سے ناپے جاتے ہیں۔
  ہارڈنیس (Hardness) کا حساب درج ذیل فارمولے سے کیا جاتا ہے:

  HV = 1.854 P / d²

  جہاں P = لگایا گیا بوجھ (Applied Load), d = دباؤ کے اوسط قطر (Average Diagonal of Indentation)۔
• س13: ویکرز ہارڈنیس ٹیسٹ (Vicker’s Hardness Test) کی کچھ حدود بتائیں۔
  جواب: حدود یہ ہیں:

  • ● آپٹیکل (Optical) ماپنے کی ضرورت ہوتی ہے
  • ● بڑے پیمانے پر ٹیسٹ کے لیے سست ہے
  • ● سطح (Surface) ہموار اور پالش شدہ ہونی چاہیے
• س14: شور ہارڈنیس ٹیسٹ (Shore Hardness Test) کیا ہے؟
  جواب: شور ہارڈنیس ٹیسٹ ربڑ (Rubber) یا پلاسٹک (Plastics) کے مواد کی ہارڈنیس ماپتا ہے، جو ایک بہار (Spring)-لگا ہوا انڈینٹر (Indenter) کی گہرائی (Depth of Penetration) سے معلوم کی جاتی ہے۔
• س15: شور ہارڈنیس ٹیسٹنگ مشین (Shore Hardness Testing Machine) کا کام بتائیں۔
  جواب: بہار (Spring)-لگا ہوا انڈینٹر نمونہ (Specimen) پر دبایا جاتا ہے۔
  دباؤ کی گہرائی (Depth of Penetration) ڈائل (Dial) پر ماپی جاتی ہے اور شور ہارڈنیس ویلیو (Shore Hardness Value) میں تبدیل کی جاتی ہے۔
• س16: شور ہارڈنیس ٹیسٹ (Shore Hardness Test) کی کچھ حدود بتائیں۔
  جواب: حدود یہ ہیں:

  • ● صرف نرم مواد جیسے ربڑ (Rubber) اور پلاسٹک (Plastics) کے لیے
  • ● سطح کی حالت (Surface Condition) حساسیت رکھتی ہے
  • ● دھاتوں (Metals) کے لیے استعمال نہیں ہو سکتا
• س17: IZOD امپیکٹ ٹیسٹ (IZOD Impact Test) کیا ہے؟
  جواب: IZOD امپیکٹ ٹیسٹ مواد کی توانائی (Energy) کو ماپتا ہے جو اچانک ضرب (Sudden Blow) سے ٹوٹنے کے دوران جذب ہوتی ہے، پینڈولم (Pendulum) ہتھوڑے (Hammer) کے ذریعے۔
• س18: IZOD ہارڈنیس ٹیسٹنگ مشین (IZOD Hardness Testing Machine) کا کام بتائیں۔
  جواب: ایک نشاندار (Notched) نمونہ عمودی (Vertically) جک کیا جاتا ہے۔
  پینڈولم (Pendulum) نمونہ پر ضرب دیتا ہے اور اسے توڑ دیتا ہے۔
  ٹوٹنے کے لیے جذب شدہ توانائی (Energy Absorbed) پینڈولم کی حرکت (Swing) سے ماپی جاتی ہے۔
• س19: IZOD ہارڈنیس ٹیسٹ (IZOD Hardness Test) کی کچھ حدود بتائیں۔
  جواب: حدود یہ ہیں:

  • ● صرف اثر (Impact) کی مزاحمت (Toughness) ماپتا ہے
  • ● نمونہ کی تیاری (Specimen Preparation) بہت اہم ہے
  • ● بڑے نمونوں کے لیے موزوں نہیں
• س20: یونیورسل ٹیسٹنگ مشین (U.T.M – Universal Testing Machine) کیا ہے؟
  جواب: U.T.M ایک مشین ہے جو مواد (Material) کی میکانیکی خصوصیات (Mechanical Properties) کو تناؤ (Tension)، دباؤ (Compression)، موڑ (Bending) یا کترنے (Shear) کے دوران ٹیسٹ کرنے کے لیے استعمال ہوتی ہے۔
• س21: U.T.M (Universal Testing Machine) کس کے لیے استعمال ہوتی ہے؟
  جواب: U.T.M کا استعمال درج ذیل خصوصیات معلوم کرنے کے لیے ہوتا ہے:

  • ● تناؤ کی طاقت (Tensile Strength)
  • ● دباؤ کی طاقت (Compressive Strength)
  • ● موڑ کی طاقت (Flexural Strength)
  • ● لمبائی میں اضافہ اور تغیر کی خصوصیات (Elongation and Deformation Properties)
  • ● لچک کا ماڈیولس (Modulus of Elasticity)
• س22: یونیورسل ٹیسٹنگ مشین (U.T.M) کے مختلف حصے بتائیں۔
  جواب: U.T.M کے اہم حصے یہ ہیں:

  • ● بوجھ لگانے کا فریم یا مرکزی ڈھانچہ (Load Frame or Main Structure)
  • ● کراس ہیڈ (Crosshead) – متحرک حصہ جو بوجھ لگاتا ہے
  • ● نمونہ پکڑنے کے لیے گریپ یا فکسچر (Grips or Fixtures)
  • ● بوجھ ماپنے والا یونٹ (Load Measuring Unit – Load Cell or Proving Ring)
  • ● لمبائی ناپنے والا ایکسٹینسومیٹر (Extensometer)
  • ● کنٹرول اور ڈسپلے نظام (Control and Display System – Manual or Digital)
• س23: ینگ ماڈیولس (Young’s Modulus) کیا ہے؟
  جواب: ینگ ماڈیولس یا ماڈیولس آف ایلاسٹیسٹی (Modulus of Elasticity) تناؤ (Tensile) دباؤ (Stress) اور تناؤ کی تبدیلی (Strain) کے تناسب (Ratio) کو ماپتا ہے، جب مواد لچکدار (Elastic Range) ہو۔

  E = σ / ε

  جہاں σ = دباؤ (Stress), ε = تناؤ کی تبدیلی (Strain)۔
• س24: شیئر ٹیسٹ (Shear Test) کیا ہے؟
  جواب: شیئر ٹیسٹ مواد کی اس طاقت (Ability) کو ماپتا ہے جو ایک تہہ (Layer) کو دوسری تہہ پر سرکنے (Slide) سے روک سکتی ہے۔
• س25: شیئر ٹیسٹ (Shear Test) کا دائرہ کار بتائیں۔
  جواب: شیئر ٹیسٹ کے استعمالات:

  • ● مواد کی شیئر طاقت (Shear Strength) معلوم کرنا
  • ● مڑنے اور کاٹنے (Torsional and Cutting Forces) کے تحت ناکامی (Failure) کا مطالعہ
  • ● مشین کے اجزاء جیسے کیز، بولٹ، اور شافٹ (Machine Elements – Keys, Bolts, Shafts) ڈیزائن کرنا
• س26: پوائنٹ بنڈ ٹیسٹ (Point Bend Test) کیا ہے؟
  جواب: پوائنٹ بنڈ ٹیسٹ ایک قسم کا موڑنے (Bending) کا ٹیسٹ ہے جس میں نمونہ کے مرکز پر مرکوز بوجھ (Concentrated Load) لگایا جاتا ہے تاکہ موڑنے کی طاقت (Flexural Strength) معلوم ہو سکے۔
• س27: مائلڈ اسٹیل (Mild Steel) کا ٹینسائل ٹیسٹ (Tensile Test) کرنے کا طریقہ بتائیں۔
  جواب: ٹینسائل ٹیسٹ کے مراحل:

  • ● معیار (Standard) کے مطابق مائلڈ اسٹیل کا نمونہ تیار کریں۔
  • ● نمونہ کو یونیورسل ٹیسٹنگ مشین (U.T.M – Universal Testing Machine) کے گریپس میں رکھیں۔
  • ● ٹینسائل بوجھ (Tensile Load) آہستہ آہستہ لگائیں جب تک نمونہ ٹوٹ نہ جائے۔
  • ● بوجھ اور لمبائی میں تبدیلی (Elongation) کے ڈیٹا کو ریکارڈ کریں تاکہ اسٹریس-اسٹرین (Stress-Strain) خصوصیات معلوم کی جا سکیں۔
  • ● اسٹریس-اسٹرین کرو (Stress-Strain Curve) تیار کریں اور ییلڈ اسٹرینتھ (Yield Strength)، الٹیمیٹ ٹینسائل اسٹرینتھ (Ultimate Tensile Strength)، اور لمبائی میں اضافہ (Elongation) معلوم کریں۔
• س28: پروف اسٹرینس (Proof Stress) کیا ہے؟
  جواب: پروف اسٹرینس وہ دباؤ (Stress) ہے جو کسی مواد (Material) میں ایک مخصوص مستقل تبدیلی (Permanent Deformation) پیدا کرنے کے لیے درکار ہوتا ہے، عام طور پر 0.2% اسٹرین (Strain)۔
• س29: فلیکسچر ٹیسٹ (Flexure Test) کیا ہے؟
  جواب: فلیکسچر ٹیسٹ میں مواد کی موڑ (Bending) کے خلاف مزاحمت (Resistance) کو ماپا جاتا ہے، جس کے لیے بوجھ (Load) کو نمونہ کے ایک یا زیادہ مقامات پر لگایا جاتا ہے۔
• س30: فلیکسچر ٹیسٹ (Flexure Test) کے لیے کون سا آلہ استعمال ہوتا ہے؟
  جواب: فلیکسچر ٹیسٹ کے لیے یونیورسل ٹیسٹنگ مشین (U.T.M) یا مخصوص bending ٹیسٹنگ آلہ استعمال ہوتا ہے۔
• س31: شیئرنگ ٹیسٹ (Shearing Test) میں مواد کا رویہ بتائیں۔
  جواب: شیئرنگ ٹیسٹ میں مواد سرکنے (Sliding) یا کاٹنے (Cutting) کی قوتوں (Forces) کے خلاف مزاحمت کرتا ہے۔
  یہ زیادہ سے زیادہ شیئر اسٹریس (Maximum Shear Stress) کے طیارے (Plane) پر شیئرنگ کے ذریعے ناکام ہو سکتا ہے۔
• س32: ٹروپٹومیٹر (Troptometer) کیا ہے؟
  جواب: ٹروپٹومیٹر ایک آلہ ہے جو شافٹ (Shafts) اور مواد (Materials) کے مڑنے (Torsional) بوجھ کے تحت مڑنے کی خصوصیات (Torsional Properties) ناپتا ہے۔
• س33: فیٹیگ ٹیسٹ (Fatigue Test) کیا ہے؟
  جواب: فیٹیگ ٹیسٹ یہ جانچتا ہے کہ مواد بار بار (Repeated/Cyclic) بوجھ (Loading) کے تحت کیسے ردعمل دیتا ہے اور ناکامی (Failure) سے پہلے اس کی فیٹیگ زندگی (Fatigue Life) معلوم کرتا ہے۔
• س34: فیٹیگ ٹیسٹ (Fatigue Test) کرنے کا طریقہ بتائیں۔
  جواب: فیٹیگ ٹیسٹ کے مراحل:

  • ● معیار (Standard) کے مطابق نمونہ تیار کریں۔
  • ● فیٹیگ ٹیسٹنگ مشین (Fatigue Testing Machine) سے بار بار بوجھ لگائیں۔
  • ● نمونہ کے ٹوٹنے تک چکروں (Cycles) کی تعداد ریکارڈ کریں۔
  • ● S-N کرو (Stress vs Number of Cycles) تیار کریں تاکہ فیٹیگ طاقت (Fatigue Strength) معلوم ہو سکے۔
• س35: فیٹیگ فیلیر (Fatigue Failure) کیا ہے؟
  جواب: فیٹیگ فیلیر وہ تدریجی (Progressive) اور محدود (Localized) ساختی نقصان (Structural Damage) ہے جو مواد پر بار بار بوجھ لگانے سے ہوتا ہے، جس سے وہ الٹیمیٹ ٹینسائل اسٹریس (Ultimate Tensile Stress) سے کم دباؤ پر بھی ٹوٹ سکتا ہے۔
• س36: میٹل پر فیٹیگ کے اثرات کیا ہیں؟
  جواب: میٹل پر فیٹیگ کے اثرات:

  • ● دباؤ کے مرتکز نقاط (Stress Concentration Points) پر دراڑیں (Cracks) بنتی ہیں
  • ● طاقت میں تدریجی کمی (Gradual Reduction in Strength)
  • ● کم دباؤ (Low Stress) میں بھی قبل از وقت ناکامی (Premature Failure)
  • ● سطحی نقائص (Surface Defects) اور کھردرا پن (Roughness) ناکامی کو تیز کر سکتے ہیں
• س37: فیٹیگ ٹیسٹنگ مشین (Fatigue Testing Machine) کی اقسام بتائیں۔
  جواب: فیٹیگ ٹیسٹنگ مشین کی اقسام:

  • ● روٹیٹنگ بیم فیٹیگ ٹیسٹنگ مشین (Rotating Beam Fatigue Testing Machine)
  • ● ایکسیل فیٹیگ ٹیسٹنگ مشین (Axial Fatigue Testing Machine)
  • ● بینڈنگ فیٹیگ ٹیسٹنگ مشین (Bending Fatigue Testing Machine)
  • ● ٹورشنل فیٹیگ ٹیسٹنگ مشین (Torsional Fatigue Testing Machine)
• س38: لوڈنگ سائیکل (Loading Cycle) کیا ہے؟
  جواب: لوڈنگ سائیکل ایک مکمل سلسلہ (Complete Sequence) ہے جس میں فیٹیگ ٹیسٹ میں دباؤ (Stress) صفر سے زیادہ سے صفر تک آتا ہے۔
• س39: 82HRB کیا ہے؟
  جواب: 82HRB راک ویل ہارڈنیس (Rockwell Hardness) کی ویلیو ہے جو B-سکیل (B-Scale) پر 82 نمبر کی ہارڈنیس کو ظاہر کرتی ہے۔
• س40: ٹورشن (Torsion) کیا ہے؟
  جواب: ٹورشن وہ مڑنا (Twisting) ہے جو مواد یا شافٹ (Shaft) میں لگائے گئے ٹارک (Torque) کی وجہ سے پیدا ہوتا ہے اور کراس سیکشن (Cross-Section) میں شیئر اسٹریس (Shear Stress) پیدا کرتا ہے۔
• س41: ٹورشن ٹیسٹنگ مشین (Torsion Testing Machine) کے حصے بتائیں۔
  جواب: ٹورشن ٹیسٹنگ مشین کے حصے:

  • ● ٹارک لگانے کا نظام (Torque Applying System)
  • ● نمونہ پکڑنے کے لیے گریپ یا کلامپ (Specimen Grips or Clamps)
  • ● زاویائی حرکت ناپنے کا آلہ (Angular Displacement Measuring Device)
  • ● بیس فریم اور سپورٹ ڈھانچہ (Base Frame and Support Structure)
• س42: اینڈورنس لمٹ (Endurance Limit) کیا ہے؟
  جواب: اینڈورنس لمٹ وہ زیادہ سے زیادہ دباؤ (Maximum Stress) ہے جو مواد بار بار یا سائکلک (Repeated/Cyclic) بوجھ کے تحت بغیر ناکامی کے برداشت کر سکتا ہے۔
