SETTINGS IN ARCHITECTURAL DRAWINGS
Other Chapters
INTRODUCTION TO COMPUTERSMS-WINDOWSMS-WORDMS-EXCELMS-POWERPOINTINTERNET AND EMAILAutoCAD MENUSCO-ORDINATE SYSTEM IN ARCHITECTURAL DRAWINGSDISPLAY COMMANDSDRAW COMMANDSCONSTRUCT & EDIT COMMANDSFILE COMMANDSSETTINGS IN ARCHITECTURAL DRAWINGSINTERNATIONAL CAD STANDARDS
- س1: AutoCAD میں گرِڈ کے بارے میں کیا جانتے ہیں؟جواب: گرِڈ اسکرین پر نقطوں یا لائنوں کا ایک نمونہ ہوتا ہے جو اشیاء کو سیدھ میں لانے کے لیے بصری حوالہ کا کام دیتا ہے۔
- س2: Snap کیا ہے؟جواب: Snap کرسر کی حرکت کو مخصوص وقفوں تک محدود کرتا ہے، جس سے درستگی کے ساتھ ڈرائنگ کرنا آسان ہوتا ہے۔
- س3: گرِڈ اور Snap کی spacing کیسے تبدیل کریں گے؟جواب: DSETTINGS (Drafting Settings) ڈائیلاگ باکس میں جا کر → Snap and Grid ٹیب میں spacing کی قیمتیں تبدیل کی جا سکتی ہیں۔
- س4: AutoCAD میں Orthogonal locking کیا ہے؟جواب: Orthogonal موڈ کرسر کی حرکت کو صرف افقی یا عمودی سمتوں (90° زاویے) تک محدود کرتا ہے۔
- س5: Object Snap کے استعمال کا مقصد کیا ہے؟جواب: Object Snap (OSNAP) کی مدد سے آبجیکٹس پر midpoint، endpoint، center یا intersection جیسے درست نقاط کو منتخب کیا جاتا ہے۔
- س6: Polar Tracking کیا ہے؟جواب: Polar Tracking کرسر کی حرکت کو مخصوص زاویوں (مثلاً 30°, 45°, 90°) تک محدود کرتا ہے تاکہ درست ڈرائنگ میں مدد ملے۔
- س7: Direct Distance Entry سے کیا مراد ہے؟جواب: Direct Distance Entry آپ کو کرسر کی حرکت کے ذریعے لمبائی مخصوص کرنے اور فاصلے کو ٹائپ کرنے کی اجازت دیتا ہے۔

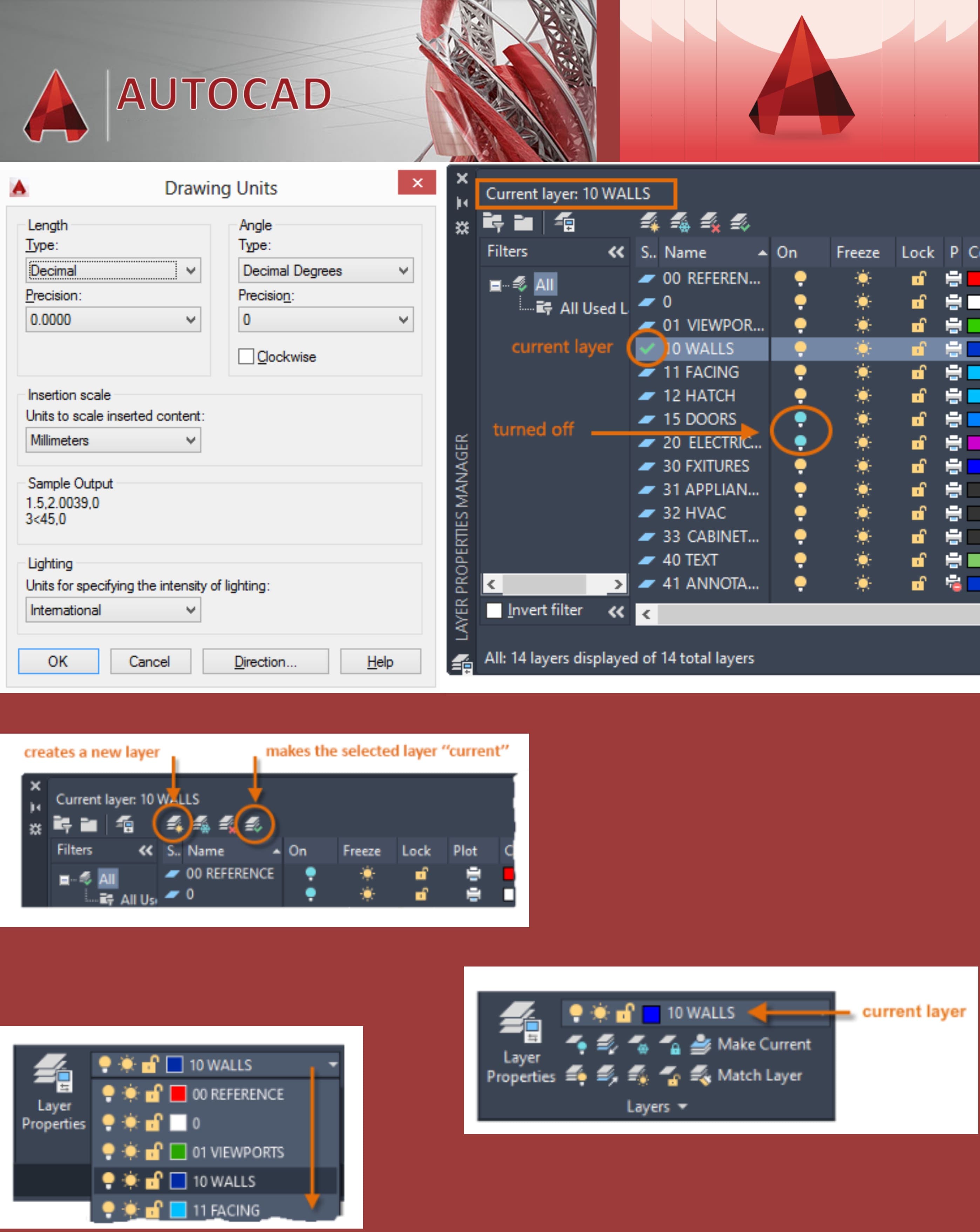

- س8: AutoCAD میں Limits کیوں مقرر کیے جاتے ہیں؟جواب: Limits ڈرائنگ ایریا کی حد مقرر کرتے ہیں تاکہ کام مخصوص علاقے کے اندر کیا جائے۔
- س9: AutoCAD ڈرائنگ میں Units سیٹ کرنے کا مقصد کیا ہے؟جواب: Units یقینی بناتی ہیں کہ تمام پیمائشیں ایک جیسی اور درست ہوں (مثلاً ملی میٹر، انچ، فٹ)۔
- س10: Units کمانڈ میں Insertion Scale کا کیا کام ہے؟جواب: یہ کنٹرول کرتا ہے کہ ڈرائنگز یا بلاکس کو ایک یونٹ سسٹم سے دوسرے میں کس پیمانے پر داخل کیا جائے۔
- س11: ڈرائنگز میں Layers کیوں دیے جاتے ہیں؟جواب: Layers اشیاء کو منظم کرتے ہیں، نظر آنے والی چیزوں، رنگ، لائن ٹائپ کو کنٹرول کرتے ہیں، اور پیچیدہ ڈرائنگز میں ایڈیٹنگ آسان بناتے ہیں۔
- س12: AutoCAD میں نیا Layer کیسے بنائیں؟جواب: Layer Properties Manager کھولیں → New Layer بٹن دبائیں، پھر رنگ، لائن ٹائپ، اور نام تفویض کریں۔
- س13: Layer کو Freeze کرنے کا کیا مطلب ہے؟جواب: Freeze کرنے کا مطلب ہے کہ Layer کو مکمل طور پر چھپا دیا جائے اور اس کے آبجیکٹس کی ریجنریشن کو روک کر پرفارمنس بہتر بنائی جائے۔
- س14: Dimension Style کیا ہے؟جواب: Dimension Style اصولوں کا ایک مجموعہ ہے جو Dimensions کی ظاہری شکل (متن کا سائز، arrowheads، units وغیرہ) کو کنٹرول کرتا ہے۔
- س15: AutoCAD فائل سے Layer کیسے حذف کی جاتی ہے؟جواب: Layer Properties Manager میں Layer منتخب کریں اور Delete Layer پر کلک کریں۔
(نوٹ: Layer خالی ہونی چاہیے اور کرنٹ Layer نہیں ہونی چاہیے)
