• س1: مشین (Machine) کی تعریف کریں۔
  جواب: مشین (Machine) ایک ایسا آلہ یا مختلف میکانزم (mechanisms) کا مجموعہ ہوتا ہے جو توانائی (energy) کو منتقل اور تبدیل (transform) کر کے مفید کام (useful work) انجام دیتا ہے۔
• س2: مشینوں (Machines) کے فوائد بیان کریں۔
  جواب: مشینوں کے فوائد درج ذیل ہیں:

  • ● انسانی محنت (human effort) کو کم کرتی ہیں
  • ● کام کی رفتار اور کارکردگی (efficiency) کو بڑھاتی ہیں
  • ● وقت کی بچت کرتی ہیں
  • ● کام کی درستگی (accuracy) بہتر بناتی ہیں
  • ● بھاری کام آسانی سے کرنے میں مدد دیتی ہیں
• س3: کینیمیٹکس (Kinematics) کی تعریف کریں۔
  جواب: کینیمیٹکس (Kinematics) میکانکس (mechanics) کی وہ شاخ ہے جس میں اجسام (bodies) کی حرکت (motion) کا مطالعہ کیا جاتا ہے بغیر اس کے کہ اس حرکت کی وجہ بننے والی قوتوں (forces) کو مدنظر رکھا جائے۔
• س4: ڈائنامکس (Dynamics) کی تعریف کریں۔
  جواب: ڈائنامکس (Dynamics) میکانکس (mechanics) کی وہ شاخ ہے جس میں اجسام (bodies) کی حرکت (motion) اور اس حرکت کو پیدا کرنے والی قوتوں (forces) کا مطالعہ کیا جاتا ہے۔
• س5: مشینوں کا نظریہ (Theory of Machines) بیان کریں۔
  جواب: مشینوں کا نظریہ (Theory of Machines) مختلف حصوں (parts) کے درمیان نسبتی حرکت (relative motion) اور ان پر عمل کرنے والی قوتوں (forces) کا مطالعہ ہے۔
• س6: کینیمیٹک لنک (Kinematic Link) کی تعریف کریں۔
  جواب: کینیمیٹک لنک (Kinematic Link) ایک سخت جسم (rigid body) یا جسموں کا مجموعہ ہوتا ہے جو مشین کے دوسرے حصوں کو آپس میں جوڑتا ہے اور نسبتی حرکت (relative motion) کی اجازت دیتا ہے۔
• س7: کینیمیٹک جوڑا (Kinematic Pair) کی تعریف کریں۔
  جواب: کینیمیٹک جوڑا (Kinematic Pair) دو لنکس (links) کا ایسا تعلق ہوتا ہے جو ان کے درمیان ایک مخصوص اور مقررہ نسبتی حرکت (definite relative motion) کی اجازت دیتا ہے۔
• س8: کینیمیٹک جوڑوں (Kinematic Pairs) کی اقسام بیان کریں۔
  جواب: کینیمیٹک جوڑوں (Kinematic Pairs) کی اقسام درج ذیل ہیں:

  • ● سلائیڈنگ جوڑا (Sliding Pair)
  • ● ٹرننگ جوڑا (Turning Pair)
  • ● رولنگ جوڑا (Rolling Pair)
  • ● سکرو جوڑا (Screw Pair)

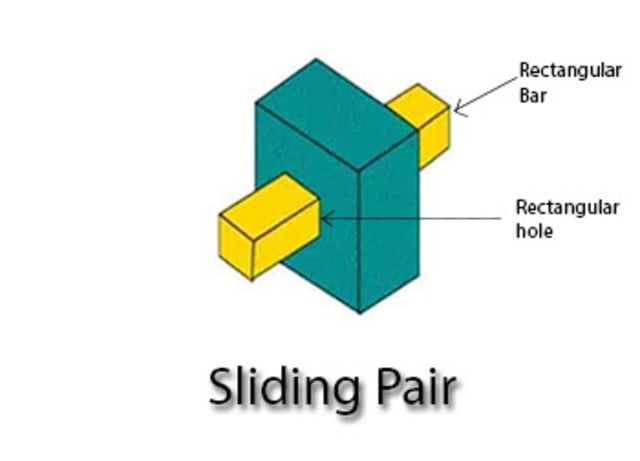

• س9: سلائیڈنگ جوڑا (Sliding Pair) کی تعریف کریں۔
  جواب: سلائیڈنگ جوڑا (Sliding Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں ایک لنک (link) دوسرے لنک پر سرکنے (slide) کی حرکت کرتا ہے۔

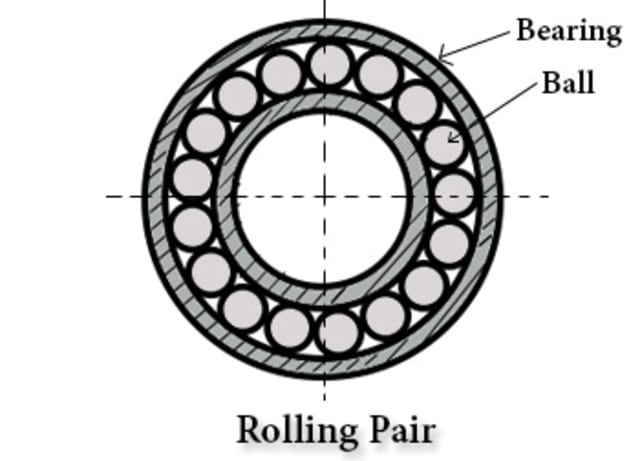

• س10: رولنگ جوڑا (Rolling Pair) کی تعریف کریں۔
  جواب: رولنگ جوڑا (Rolling Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں دونوں حصے (elements) ایک دوسرے کے ساتھ لڑھکتے (rolling contact) ہوئے رابطے میں ہوتے ہیں۔

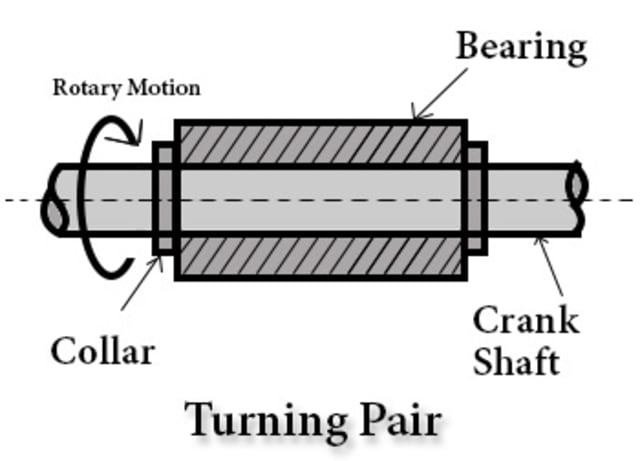

• س11: ٹرننگ جوڑا (Turning Pair) کی تعریف کریں۔
  جواب: ٹرننگ جوڑا (Turning Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں ایک لنک (link) دوسرے لنک کے مقابلے میں ایک مقررہ محور (fixed axis) کے گرد گھومتا (rotate) ہے۔

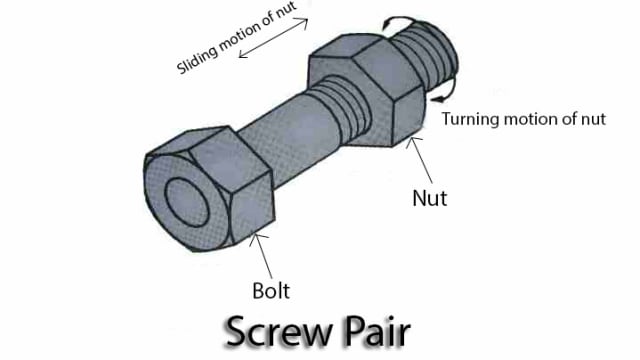

• س12: سکرو جوڑا (Screw Pair) کی تعریف کریں۔
  جواب: سکرو جوڑا (Screw Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں ایک لنک میں سکرو کی حرکت (screw motion) یعنی گھومنے (rotation) اور آگے بڑھنے (translation) دونوں حرکات شامل ہوتی ہیں۔
• س13: نچلا جوڑا (Lower Pair) کی تعریف کریں۔
  جواب: نچلا جوڑا (Lower Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں دو لنکس (links) کے درمیان سطحی رابطہ (surface contact) ہوتا ہے۔
• س14: اعلیٰ جوڑا (Higher Pair) کی تعریف کریں۔
  جواب: اعلیٰ جوڑا (Higher Pair) وہ کینیمیٹک جوڑا (kinematic pair) ہوتا ہے جس میں دو لنکس (links) کے درمیان نقطہ (point) یا لکیر (line) کا رابطہ ہوتا ہے۔
• س15: کینیمیٹک جوڑوں (Kinematic Pairs) کی کچھ مثالیں بیان کریں۔
  جواب: کینیمیٹک جوڑوں (Kinematic Pairs) کی مثالیں درج ذیل ہیں:

  • ● پسٹن اور سلنڈر (Piston and cylinder)
  • ● نٹ اور بولٹ (Nut and bolt)
  • ● شافٹ اور بیرنگ (Shaft and bearing)
  • ● کیم اور فیلوور (Cam and follower)
• س16: کینیمیٹک چین (Kinematic Chain) کی تعریف کریں۔
  جواب: کینیمیٹک چین (Kinematic Chain) لنکس (links) کا ایسا مجموعہ ہوتا ہے جو آپس میں اس طرح جڑے ہوں کہ ان کی نسبتی حرکت (relative motion) محدود (constrained) ہو۔
• س17: کینیمیٹک چین (Kinematic Chain) کی اقسام بیان کریں۔
  جواب: کینیمیٹک چین (Kinematic Chain) کی اقسام درج ذیل ہیں:

  • ● سادہ چین (Simple chain)
  • ● مرکب چین (Compound chain)
  • ● پیچیدہ چین (Complex chain)
• س18: تین نچلے جوڑوں (Three Lower Pairs) والی کینیمیٹک چین کو مختصراً بیان کریں۔
  جواب: تین نچلے جوڑوں (Three Lower Pairs) والی کینیمیٹک چین ایک بند سادہ چین (closed simple chain) ہوتی ہے جس میں تین لنکس (links) تین نچلے جوڑوں (lower pairs) کے ذریعے جڑے ہوتے ہیں اور اس میں حرکت محدود (constrained motion) ہوتی ہے، جس کی ساخت اکثر مثلث (triangle) جیسی ہوتی ہے۔
• س19: چار نچلے جوڑوں (Four Lower Pairs) والی کینیمیٹک چین کو مختصراً بیان کریں۔
  جواب: چار نچلے جوڑوں (Four Lower Pairs) والی کینیمیٹک چین چار لنکس (links) پر مشتمل ایک بند حلقہ (closed loop) ہوتی ہے جو چار نچلے جوڑوں (lower pairs) کے ذریعے جڑی ہوتی ہے، اور یہ عام طور پر فور بار لنکیج (four-bar linkage) جیسے میکانزم میں استعمال ہوتی ہے۔
• س20: غیر محدود چین (Un-constrained Chain) کی مختصر وضاحت کریں۔
  جواب: غیر محدود چین (Un-constrained Chain) وہ کینیمیٹک چین (kinematic chain) ہوتی ہے جس میں لنکس (links) کے درمیان حرکت پر کوئی پابندی نہیں ہوتی اور وہ آزادانہ (free movement) حرکت کر سکتے ہیں۔
• س21: چھ لنکس چین (Six Link Chain) کی مختصر وضاحت کریں۔
  جواب: چھ لنکس چین (Six Link Chain) ایک کینیمیٹک چین (kinematic chain) ہوتی ہے جس میں چھ لنکس (links) ہوتے ہیں جو بند یا کھلے حلقے (closed or open loop) کی صورت میں جڑے ہوتے ہیں اور یہ پیچیدہ میکانزم (complex mechanisms) میں استعمال ہوتی ہے۔
• س22: کواڈریک سائیکل چین (Quadric Cycle Chain) کی مختصر وضاحت کریں۔
  جواب: کواڈریک سائیکل چین (Quadric Cycle Chain) ایک چار لنکس (four-link) کینیمیٹک چین ہوتی ہے جو دوغلی حرکت (oscillatory motion) کو گردشی حرکت (rotary motion) میں یا اس کے الٹ تبدیل کرنے کے لیے استعمال ہوتی ہے۔
• س23: سنگل سلائیڈر کرینک چین (Single Slider Crank Chain) کی مختصر وضاحت کریں۔
  جواب: سنگل سلائیڈر کرینک چین (Single Slider Crank Chain) ایک کینیمیٹک چین ہوتی ہے جس میں ایک سلائیڈنگ جوڑا (sliding pair) اور تین ٹرننگ جوڑے (turning pairs) ہوتے ہیں۔ یہ انجنز (engines) میں استعمال ہوتی ہے تاکہ خطی حرکت (reciprocating motion) کو گردشی حرکت (rotary motion) میں تبدیل کیا جا سکے۔
• س24: ڈبل سلائیڈر کرینک چین (Double Slider Crank Chain) کی مختصر وضاحت کریں۔
  جواب: ڈبل سلائیڈر کرینک چین (Double Slider Crank Chain) ایک کینیمیٹک چین ہوتی ہے جس میں دو سلائیڈنگ جوڑے (sliding pairs) اور دو ٹرننگ جوڑے (turning pairs) ہوتے ہیں۔ یہ ایلیپٹیکل ٹرامیل (elliptical trammels) جیسے میکانزم میں استعمال ہوتی ہے۔

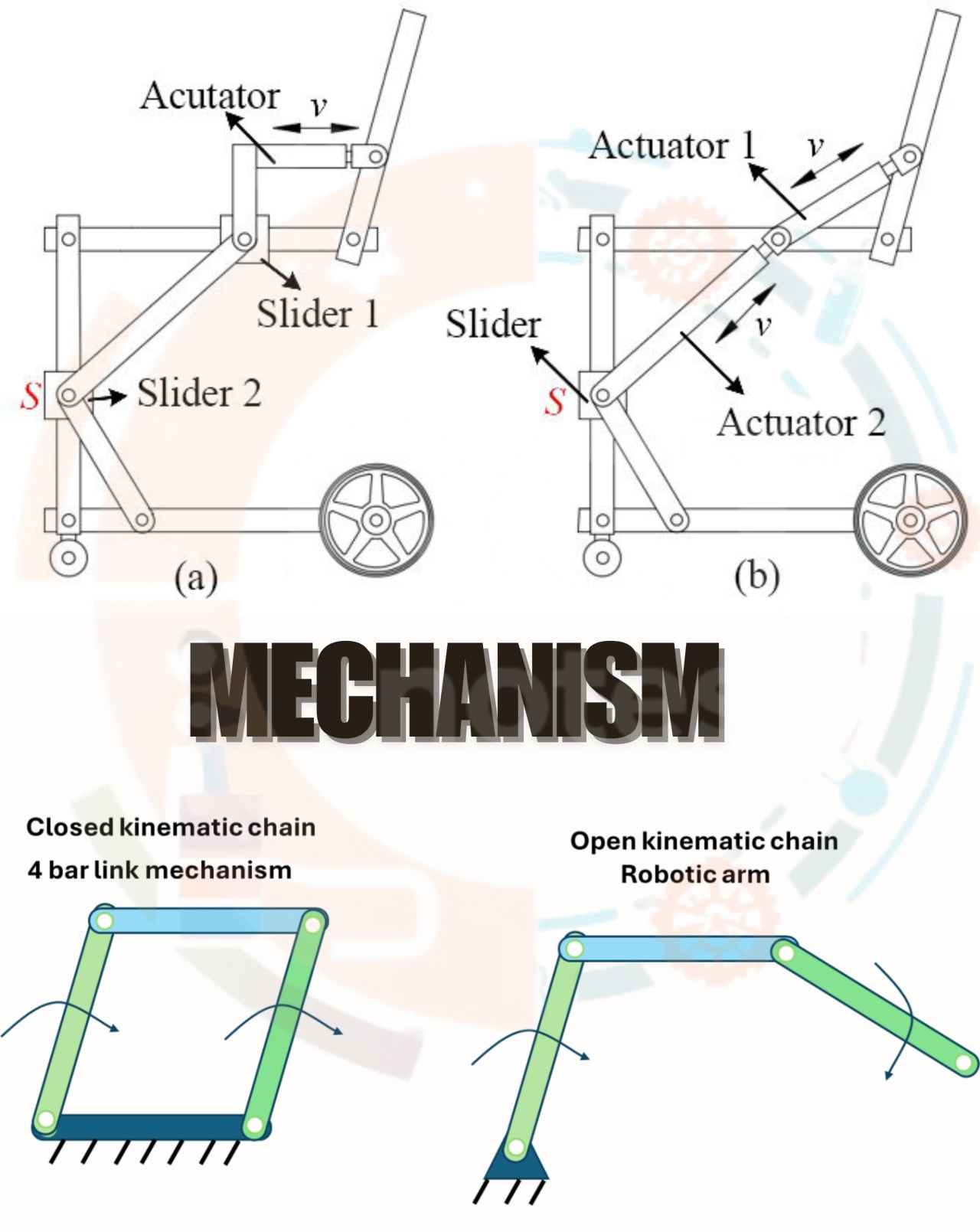

• س25: میکانزم (Mechanism) کی تعریف کریں۔
  جواب: میکانزم (Mechanism) ایک کینیمیٹک چین (kinematic chain) ہوتا ہے جس میں ایک لنک (link) کو فکس (fixed) کیا جاتا ہے اور باقی لنکس اس کے نسبت حرکت کرتے ہیں تاکہ مطلوبہ حرکت (desired motion) حاصل کی جا سکے۔
• س26: میکانزم کی اقسام بیان کریں۔
  جواب: میکانزم (Mechanism) کی اقسام درج ذیل ہیں:

  • ● سادہ میکانزم (Simple mechanism)
  • ● مرکب میکانزم (Compound mechanism)
• س27: سادہ میکانزم (Simple Mechanism) کی تعریف کریں۔
  جواب: سادہ میکانزم (Simple Mechanism) وہ میکانزم ہوتا ہے جو ایک ہی کینیمیٹک چین (kinematic chain) پر مشتمل ہوتا ہے جس میں صرف ایک لنک (link) فکس (fixed) ہوتا ہے۔
• س28: مرکب میکانزم (Compound Mechanism) کی تعریف کریں۔
  جواب: مرکب میکانزم (Compound Mechanism) وہ میکانزم ہوتا ہے جو دو یا زیادہ سادہ کینیمیٹک چینز (simple kinematic chains) کو ملا کر بنایا جاتا ہے۔
• س29: ایلیپٹیکل ٹرامیلز (Elliptical Trammels) کیا ہیں؟
  جواب: ایلیپٹیکل ٹرامیلز (Elliptical Trammels) ایک ڈبل سلائیڈر کرینک میکانزم (double slider crank mechanism) ہوتا ہے جو دو عمودی سلائیڈرز (perpendicular sliders) کی مدد سے بیضوی شکل (ellipse) بنانے کے لیے استعمال ہوتا ہے۔
