MILLING MACHINES

Other Chapters

• س1: ملنگ مشین (Milling Machine) کیا ہے؟
  جواب: ملنگ مشین (Milling Machine) ایک مشین ٹول (Machine Tool) ہے جو گھومنے والے کٹنگ ٹول (Rotating Cutting Tool) کی مدد سے ورک پیس (Workpiece) سے مواد ہٹاتی ہے۔ یہ زیادہ تر دھات (Metal) جیسے سخت مواد کو شکل دینے اور کاٹنے کے لیے استعمال ہوتی ہے۔
• س2: ملنگ مشین (Milling Machine) کے چار استعمالات لکھیں۔
  جواب: ملنگ مشین کے استعمالات (Uses of Milling Machine):

  • ● دھات کی سطحوں کو کاٹنا اور شکل دینا (Cutting and Shaping Metal Surfaces)
  • ● سلاٹس اور گرووز (Slots and Grooves) بنانا
  • ● گیئرز اور تھریڈز (Gears and Threads) بنانا
  • ● ڈرلنگ اور بورنگ (Drilling and Boring) کے عمل
• س3: ملنگ مشین (Milling Machine) کا کام کرنے کا اصول کیا ہے؟
  جواب: ملنگ مشین کا اصول (Working Principle) کٹنگ ٹول (Cutting Tool) کی گردش (Rotation) پر مبنی ہے۔
  کٹر (Cutter) تیز رفتار سے گھومتا ہے اور ساکن (Stationary) یا حرکت کرتی ہوئی ورک پیس سے مواد ہٹا دیتا ہے۔
• س4: ملنگ مشین (Milling Machine) کے کام کو مختصر بیان کریں۔
  جواب: ملنگ مشین میں ورک پیس (Workpiece) کو ٹیبل (Table) پر فکس کیا جاتا ہے۔
  گھومنے والا کٹر (Rotating Cutter) غیر ضروری مواد ہٹا دیتا ہے۔
  ٹیبل مختلف سمتوں (Directions) میں حرکت کر سکتا ہے تاکہ مطلوبہ شکل اور سائز حاصل کیا جا سکے۔
• س5: ملنگ مشین (Milling Machine) کی اقسام کے نام بتائیں۔
  جواب: ملنگ مشین کی اقسام (Types of Milling Machines):

  • ● ورٹیکل ملنگ مشین (Vertical Milling Machine)
  • ● ہوریزونٹل ملنگ مشین (Horizontal Milling Machine)
  • ● یونیورسل ملنگ مشین (Universal Milling Machine)
  • ● پلانر ملنگ مشین (Planner Milling Machine)
  • ● بیڈ ٹائپ ملنگ مشین (Bed Type Milling Machine)
  • ● ڈپلیکٹنگ ملنگ مشین (Duplicating Milling Machine)
  • ● ڈوپلیکس ملنگ مشین (Duplex Milling Machine)
  • ● کالم اینڈ نی ٹائپ ملنگ مشین (Column and Knee Type Milling Machine)

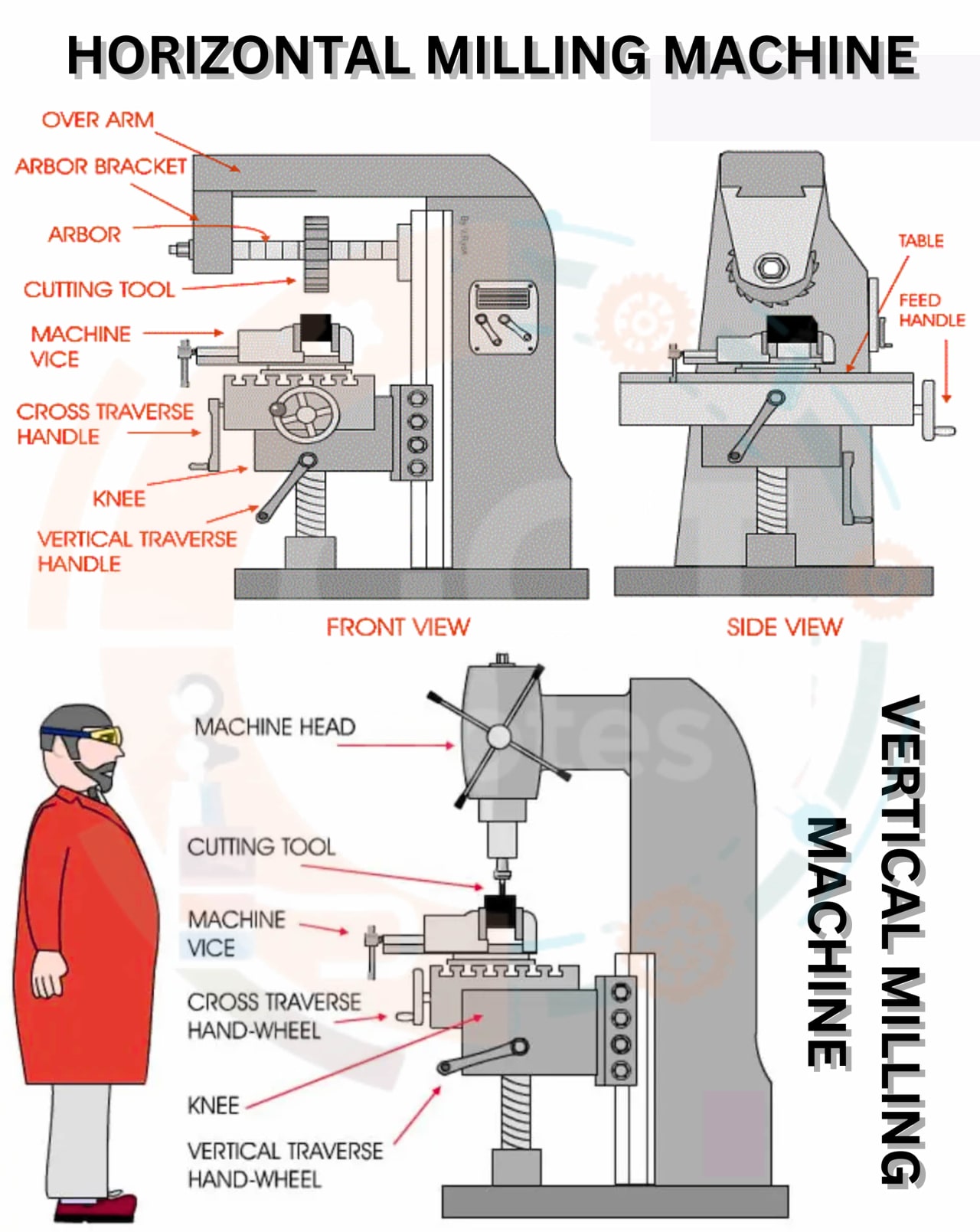

• س6: ورٹیکل ملنگ مشین (Vertical Milling Machine) کی وضاحت کریں۔
  جواب: ورٹیکل ملنگ مشین میں اسپنڈل (Spindle) عمودی (Vertical) حالت میں ہوتا ہے۔
  کٹنگ ٹول عمودی سمت میں گھومتا ہے۔
  یہ زیادہ تر فیس ملنگ (Face Milling) اور اینڈ ملنگ (End Milling) کے لیے استعمال ہوتی ہے۔
• س7: ہوریزونٹل ملنگ مشین (Horizontal Milling Machine) کی وضاحت کریں۔
  جواب: ہوریزونٹل ملنگ مشین میں اسپنڈل (Spindle) افقی (Horizontal) حالت میں ہوتا ہے۔
  کٹر افقی سمت میں گھومتا ہے۔
  یہ بھاری کٹنگ (Heavy Cutting) اور بڑے ورک پیس کے لیے استعمال ہوتی ہے۔
• س8: یونیورسل ملنگ مشین (Universal Milling Machine) کی وضاحت کریں۔
  جواب: یونیورسل ملنگ مشین مختلف قسم کے آپریشنز انجام دے سکتی ہے۔
  اس کا ٹیبل مختلف زاویوں (Angles) پر گھمایا جا سکتا ہے۔
  یہ پیچیدہ اور زاویہ دار (Angular) مشینی کام کے لیے استعمال ہوتی ہے۔
• س9: پلانر ملنگ مشین (Planner Milling Machine) کی وضاحت کریں۔
  جواب: پلانر ملنگ مشین بڑے سطحوں (Large Surfaces) کی مشینی کے لیے استعمال ہوتی ہے۔
  ورک پیس حرکت کرتا ہے جبکہ کٹر ساکن رہتا ہے۔
  یہ بھاری اور بڑے کاموں کے لیے موزوں ہے۔
• س10: بیڈ ٹائپ ملنگ مشین (Bed Type Milling Machine) کی وضاحت کریں۔
  جواب: بیڈ ٹائپ ملنگ مشین میں ٹیبل بیڈ پر فکس ہوتا ہے۔
  کٹنگ کرنے کے لیے اسپنڈل عمودی (Vertically) حرکت کرتا ہے۔
  یہ بھاری مشینی کاموں کے لیے استعمال ہوتی ہے۔
• س11: ڈپلیکٹنگ ملنگ مشین (Duplicating Milling Machine) کی وضاحت کریں۔
  جواب: ڈپلیکٹنگ ملنگ مشین کسی ماڈل کی شکل کی نقل بنانے کے لیے استعمال ہوتی ہے۔
  یہ ٹیمپلیٹ (Template) کے مطابق یکساں پارٹس تیار کرتی ہے۔
  زیادہ تر بڑے پیمانے کی پیداوار (Mass Production) میں استعمال ہوتی ہے۔
• س12: ڈوپلیکس ملنگ مشین (Duplex Milling Machine) کی وضاحت کریں۔
  جواب: ڈوپلیکس ملنگ مشین میں دو اسپنڈلز ہوتے ہیں۔
  یہ ایک وقت میں دو سطحوں کو مشینی کر سکتی ہے۔
  پیداواریت بڑھاتی ہے اور وقت کی بچت کرتی ہے۔
• س13: کالم اور نی ٹائپ ملنگ مشین (Column and Knee Type Milling Machine) کی وضاحت کریں۔
  جواب: اس مشین میں ایک عمودی کالم (Vertical Column) اور ایک ایڈجسٹ ایبل نی (Adjustable Knee) ہوتا ہے۔
  نی ٹیبل کی حمایت کرتی ہے اور اوپر نیچے حرکت کر سکتی ہے۔
  یہ ورکشاپ میں عام مشینی کاموں کے لیے وسیع پیمانے پر استعمال ہوتی ہے۔
• س14: پینٹوگراف (Pantograph) کیا ہے؟
  جواب: پینٹوگراف ایک مکینیکل ڈیوائس ہے جو کسی ڈیزائن کو مختلف سکیل میں کاپی یا دوبارہ پیدا کرنے کے لیے استعمال ہوتی ہے، چاہے وہ بڑا ہو یا چھوٹا۔
• س15: پینٹوگراف (Pantograph) کا کام کرنے کا طریقہ بیان کریں۔
  جواب: پینٹوگراف ایک پوائنٹر کے ذریعے ڈیزائن کو ٹریس (Trace) کرتا ہے۔
  یہ حرکت جڑی ہوئی بازوؤں (Linked Arms) کے ذریعے منتقل ہوتی ہے۔
  یہ اصل ڈیزائن کی سکیلڈ کاپی تیار کرتا ہے۔
• س16: سلیب ملنگ (Slab Milling) کی تعریف کریں۔
  جواب: سلیب ملنگ ایک مشینی عمل ہے جس میں گھومتے ہوئے کٹر کے کنارے پر دانتوں (Teeth) کی مدد سے ہموار سطح تیار کی جاتی ہے۔
• س17: گینگ ملنگ (Gang Milling) کی تعریف کریں۔
  جواب: گینگ ملنگ وہ عمل ہے جس میں ایک آربر (Arbor) پر ایک ساتھ کئی کٹر استعمال کیے جاتے ہیں تاکہ مختلف آپریشنز بیک وقت کیے جا سکیں۔
• س18: ملنگ مشین کا ڈرائیونگ میکانزم کیا ہے؟
  جواب: ملنگ مشین کے ڈرائیونگ میکانزم میں شامل ہیں:

  • ● برقی موٹر (Electric Motor)
  • ● بیلٹ اور پُلی سسٹم (Belt and Pulley System)
  • ● گیئر میکانزم (Gear Mechanism)
• س19: ملنگ مشین کے پرزے نام بتائیں۔
  جواب: ملنگ مشین کے اہم پرزے یہ ہیں:

  • ● بیس (Base)
  • ● کالم (Column)
  • ● نی (Knee)
  • ● ٹیبل (Table)
  • ● اسپنڈل (Spindle)
  • ● آربر (Arbor)
  • ● اوور آرم (Over Arm)
  • ● آربر سپورٹ (Arbor Support)
• س20: ملنگ مشین میں ورک پیس کیا ہے؟
  جواب: ورک پیس وہ مواد یا چیز ہے جو مشین کی ٹیبل پر فکس کی جاتی ہے اور ملنگ کے دوران کاٹی یا شکل دی جاتی ہے۔
• س21: ملنگ مشین میں بیس کیا ہے؟
  جواب: بیس ملنگ مشین کا نچلا حصہ ہے۔ یہ پوری مشین کو سپورٹ کرتا ہے اور استحکام فراہم کرتا ہے۔
• س22: ملنگ مشین میں کالم کیا ہے؟
  جواب: کالم ایک عمودی ڈھانچہ ہے جو بیس پر نصب ہوتا ہے۔ یہ اسپنڈل اور دیگر پرزوں کی حمایت کرتا ہے۔
• س23: ملنگ مشین میں اوور آرم کیا ہے؟
  جواب: اوور آرم ایک افقی بار ہے جو آربر کو سپورٹ کرتا ہے۔ یہ مشینی کے دوران سختی اور استحکام فراہم کرتا ہے۔
• س24: ملنگ مشین میں آربر سپورٹ کیا ہے؟
  جواب: آربر سپورٹ وہ حصہ ہے جو آربر کے بیرونی سرے کو پکڑتا اور سپورٹ کرتا ہے۔ یہ کٹنگ کے دوران وائبریشن کم کرنے میں مدد دیتا ہے۔
• س25: ملنگ مشین میں نی کیا ہے؟
  جواب: نی ایک حرکت پذیر حصہ ہے جو ٹیبل کو سپورٹ کرتا ہے۔ یہ ورک پیس کی پوزیشن ایڈجسٹ کرنے کے لیے اوپر نیچے حرکت کر سکتا ہے۔
• س26: ملنگ مشین میں اسپنڈل کیا ہے؟
  جواب: اسپنڈل ملنگ مشین کا گھومنے والا حصہ ہے جو کٹنگ ٹول کو پکڑتا اور حرکت دیتا ہے۔ یہ کٹر کو موشن فراہم کرتا ہے۔
• س27: ملنگ مشین میں سیڈل کیا ہے؟
  جواب: سیڈل نی پر نصب حصہ ہے جو ٹیبل کو سپورٹ کرتا ہے۔ یہ ٹیبل کو کراس ڈائریکشن میں حرکت دینے کی اجازت دیتا ہے۔
• س28: ملنگ مشین میں سوئیولنگ ٹیبل ہاؤسنگ کیا ہے؟
  جواب: سوئیولنگ ٹیبل ہاؤسنگ ٹیبل کو مختلف زاویوں پر گھمانے کی اجازت دیتی ہے۔ یہ زاویائی اور پیچیدہ مشینی آپریشنز کے لیے استعمال ہوتی ہے۔
• س29: ملنگ مشین میں ورک ٹیبل کا استعمال کیا ہے؟
  جواب: ورک ٹیبل ورک پیس کو مشینی کے دوران پکڑنے اور سپورٹ کرنے کے لیے استعمال ہوتی ہے۔ یہ ورک پیس کو صحیح پوزیشن میں لانے کے لیے مختلف سمتوں میں حرکت کر سکتی ہے۔
• س30: ملنگ مشین میں ورٹیکل فیڈ کرینک کیا ہے؟
  جواب: ورٹیکل فیڈ کرینک نی یا ٹیبل کو اوپر نیچے حرکت دینے کے لیے استعمال ہوتا ہے۔ یہ ورک پیس کی عمودی پوزیشن کو ایڈجسٹ کرنے میں مدد دیتا ہے۔
• س31: ملنگ مشین میں ٹیبل ہینڈ وہیل کیا ہے؟
  جواب: ٹیبل ہینڈ وہیل ٹیبل کو لمبائی میں حرکت دینے کے لیے استعمال ہوتی ہے (بائیں اور دائیں)۔
• س32: ملنگ مشین میں کراس ہینڈ وہیل کیا ہے؟
  جواب: کراس ہینڈ وہیل ٹیبل کو عرض میں حرکت دینے کے لیے استعمال ہوتی ہے (ان اور آؤٹ)۔
• س33: ملنگ مشین میں کولنٹ پمپ کیا ہے؟
  جواب: کولنٹ پمپ کٹنگ ایریا میں کولنٹ فراہم کرتا ہے۔ یہ ٹھنڈک، لبریکیشن، اور چیپس ہٹانے میں مدد دیتا ہے۔
• س34: ملنگ مشین میں کون سا کولنٹ استعمال ہوتا ہے؟
  جواب: عام طور پر استعمال ہونے والے کولنٹس یہ ہیں:

  • ● واٹر-سولیوبل آئل (Water-soluble Oil)
  • ● کٹنگ آئل (Cutting Oil)
  • ● سنتھیٹک کولنٹ (Synthetic Coolant)
• س35: ملنگ مشین میں بیلٹ ڈرائیو کیا ہے؟
  جواب: بیلٹ ڈرائیو وہ میکانزم ہے جو موٹر سے اسپنڈل تک طاقت منتقل کرتا ہے بیلٹ اور پُلی کے ذریعے۔
• س36: ملنگ مشین میں فیڈ چینج گیئر باکس کیا ہے؟
  جواب: فیڈ چینج گیئر باکس ٹیبل کی فیڈ موومنٹ کی رفتار کو کنٹرول اور تبدیل کرنے کے لیے استعمال ہوتا ہے۔
• س37: ملنگ مشین میں لانگیٹیوڈینل فیڈ ٹرپ ڈاگز کیا ہیں؟
  جواب: یہ آلات ٹیبل کی لمبائی کی سمت میں حرکت کو خودکار طور پر روکنے یا ریورس کرنے کے لیے استعمال ہوتے ہیں۔
• س38: ملنگ مشین میں ورٹیکل فیڈ ٹرپ ڈاگز کیا ہیں؟
  جواب: یہ ٹیبل یا نی کی عمودی حرکت کو خودکار طور پر کنٹرول اور روکنے کے لیے استعمال ہوتے ہیں۔
• س39: ملنگ مشین میں کراس فیڈ ٹرپ ڈاگز کیا ہیں؟
  جواب: یہ ٹیبل کی عرضی حرکت کو خودکار طور پر کنٹرول اور روکنے کے لیے استعمال ہوتے ہیں۔
• س40: ملنگ مشین میں وائیپر پیڈز کیا ہیں؟
  جواب: وائیپر پیڈز مشین کے گائیڈ ویز سے مٹی، چیپس، اور دھول صاف کرنے کے لیے استعمال ہوتے ہیں۔ یہ ہموار حرکت اور پہننے کو کم کرنے میں مدد دیتے ہیں۔
• س41: ملنگ مشین میں مین ڈرائیو باکس کا فنکشن کیا ہے؟
  جواب: مین ڈرائیو باکس اسپنڈل کی رفتار اور طاقت کو کنٹرول کرتا ہے۔ یہ مختلف کٹنگ اسپڈز منتخب کرنے میں مدد دیتا ہے۔
• س42: ملنگ مشین میں ٹرپ ڈاگز کیا ہیں؟
  جواب: ٹرپ ڈاگز ایڈجسٹ ایبل اسٹاپس ہیں جو ٹیبل کی خودکار حرکت کو کنٹرول کرتے ہیں۔ یہ موشن کو روکنے یا ریورس کرنے میں مدد دیتے ہیں۔
• س43: ملنگ مشین (Milling Machine) کی دیکھ بھال اور مینٹیننس (Maintenance) کو مختصر بیان کریں۔
  جواب: دیکھ بھال اور مینٹیننس میں شامل ہیں:


  • ● مشین کے حصوں کی باقاعدہ صفائی (Regular Cleaning)
  • ● حرکت کرنے والے حصوں کی درست چکنائی (Lubrication)
  • ● الائنمنٹ اور ایڈجسٹمنٹ کی جانچ (Alignment & Adjustment)
  • ● زیادہ لوڈ ڈالنے سے پرہیز (Overloading)
  • ● مشین کو خشک اور زنگ سے محفوظ رکھنا (Rust-Free)
• س44: گب (Gib) کیا ہے؟
  جواب: گب (Gib) ایک پتلی پٹی ہوتی ہے جو مشین کے سلائیڈ ہونے والے حصوں کے درمیان خلا (Clearance) کو کنٹرول اور ایڈجسٹ کرنے کے لیے استعمال ہوتی ہے۔
• س45: گب ایڈجسٹمنٹ (Gib Adjustment) کیا ہے؟
  جواب: گب ایڈجسٹمنٹ (Gib Adjustment) وہ عمل ہے جس میں گب (Gib) کو ٹائٹ یا ڈھیلا کیا جاتا ہے تاکہ فالتو حرکت (Play) ختم ہو اور حرکت ہموار ہو جائے۔
• س46: ٹیبل گب ایڈجسٹمنٹ (Table Gib Adjustment) کیا ہے؟
  جواب: ٹیبل گب ایڈجسٹمنٹ (Table Gib Adjustment) ٹیبل کی حرکت میں ڈھیلا پن ختم کرنے اور ہموار سلائیڈنگ (Sliding) کو یقینی بنانے کے لیے کی جاتی ہے۔
• س47: سیڈل گب ایڈجسٹمنٹ (Saddle Gib Adjustment) کیا ہے؟
  جواب: سیڈل گب ایڈجسٹمنٹ (Saddle Gib Adjustment) سیڈل (Saddle) کی حرکت کو کنٹرول کرنے اور غیر ضروری ڈھیلا پن ختم کرنے کے لیے کی جاتی ہے۔
• س48: نی گب ایڈجسٹمنٹ (Knee Gib Adjustment) کیا ہے؟
  جواب: نی گب ایڈجسٹمنٹ (Knee Gib Adjustment) نی (Knee) کی عمودی حرکت (Vertical Movement) کو بغیر ڈھیلا پن کے درست بنانے کے لیے کی جاتی ہے۔
• س49: ملنگ مشین (Milling Machine) چلاتے وقت کم از کم چھ حفاظتی احتیاطی تدابیر بیان کریں۔
  جواب: حفاظتی احتیاطی تدابیر یہ ہیں:

  • ● مناسب حفاظتی سامان (Safety Equipment) پہنیں
  • ● ڈھیلے کپڑے نہ پہنیں (Loose Clothes)
  • ● گھومتے ہوئے کٹر (Rotating Cutter) سے ہاتھ دور رکھیں
  • ● ورک پیس (Workpiece) کو اچھی طرح فکس کریں
  • ● ایڈجسٹمنٹ سے پہلے مشین بند کریں
  • ● کام کی جگہ کو صاف رکھیں (Clean Work Area)
• س50: ملنگ مشین (Milling Machine) چلاتے وقت ورکشاپ میں ڈریس کوڈ (Dress Code) بیان کریں۔
  جواب: ڈریس کوڈ میں شامل ہیں:

  • ● فِٹ کپڑے پہنیں (Fitted Clothes)
  • ● سیفٹی جوتے استعمال کریں (Safety Shoes)
  • ● چشمہ پہنیں (Goggles)
  • ● زیورات اور ڈھیلی چیزوں سے پرہیز کریں (Loose Items)
• س51: ملنگ مشین (Milling Machine) پر کام کرتے وقت ورک اسٹیشن لائٹ (Work Station Light) کی اہمیت لکھیں۔
  جواب: ورک اسٹیشن لائٹ (Work Station Light) اہم ہے کیونکہ:


  • ● یہ نظر کو بہتر بناتی ہے (Visibility)
  • ● درست مشیننگ (Accurate Machining) میں مدد دیتی ہے
  • ● غلطیوں کے امکانات کم کرتی ہے (Errors)
  • ● حفاظت میں اضافہ کرتی ہے (Safety)
• س52: ملنگ مشین (Milling Machine) کے حوالے سے ہاؤس کیپنگ (House Keeping) کی کوئی چار احتیاطی تدابیر بیان کریں۔
  جواب: ہاؤس کیپنگ کی احتیاطی تدابیر یہ ہیں:

  • ● فرش کو صاف اور خشک رکھیں (Clean & Dry Floor)
  • ● چپس (Chips) کو باقاعدگی سے ہٹائیں
  • ● اوزاروں کو درست طریقے سے رکھیں (Arrange Tools)
  • ● مشین کے ارد گرد صفائی برقرار رکھیں (Cleanliness)
