PRECISION GRINDING MACHINES

Other Chapters

• س1: گرائنڈنگ مشینیں (Grinding Machines) کیا ہیں؟
  جواب: گرائنڈنگ مشینیں (Grinding Machines) ایسی مشینیں ہیں جو گھومنے والے ابریسیو وہیل (abrasive wheel) کے ذریعے رگڑ (abrasion) استعمال کرتے ہوئے ورک پیس (workpiece) سے مادہ ہٹاتی ہیں۔ یہ فِنشنگ (finishing)، شکل بنانے (shaping) اور درست کٹنگ (precision cutting) کے لیے استعمال ہوتی ہیں۔
• س2: گرائنڈنگ مشین کی درستگی (precision) کیا ہوتی ہے؟
  جواب: گرائنڈنگ مشین (Grinding Machine) کی درستگی بہت زیادہ ہوتی ہے۔ یہ تقریباً 0.001 ملی میٹر تک درستگی (accuracy) حاصل کر سکتی ہے اور ہموار سطح (smooth surface) بناتی ہے۔

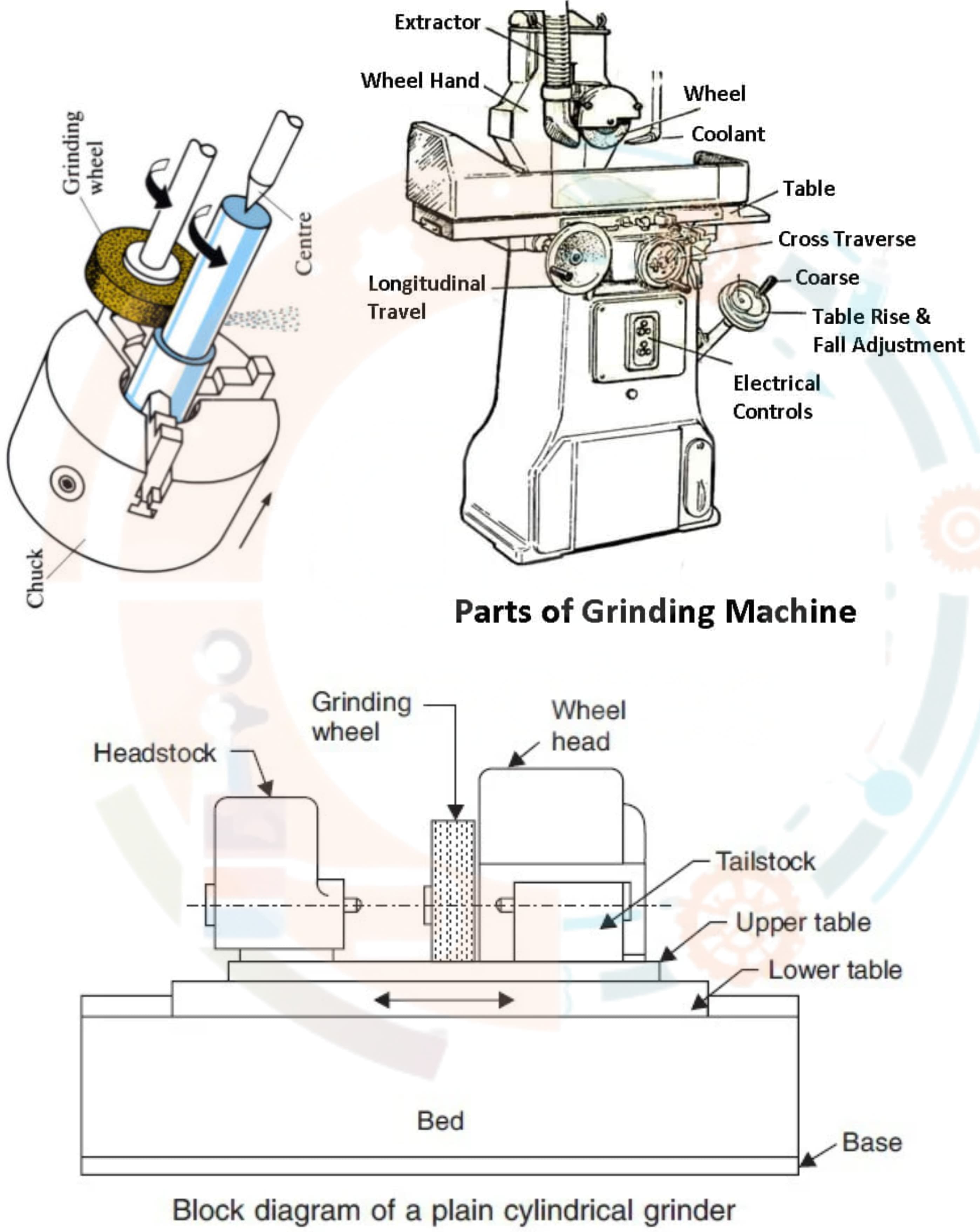

• س3: گرائنڈنگ مشین کی بناوٹ (construction) بیان کریں۔
  جواب: گرائنڈنگ مشین کے اہم حصے:
  1. بیڈ (Bed) — بنیاد فراہم کرتا ہے۔
  2. کالم (Column) — عمودی سہارا دیتا ہے۔
  3. ابریسیو وہیل (Abrasive Wheel) — مادہ کاٹتا ہے۔
  4. ورک ٹیبل (Work Table) — ورک پیس کو پکڑتا ہے۔
  5. وہیل ہیڈ (Wheel Head) — وہیل کو گھماتا ہے۔
  6. فیڈ میکانزم (Feed Mechanism) — حرکت دیتا ہے۔
  7. ڈرائیو سسٹم (Drive System) — طاقت فراہم کرتا ہے۔
• س4: گرائنڈنگ مشین کا اصول (working principle) کیا ہے؟
  جواب: گرائنڈنگ مشین (Grinding Machine) گھومنے والے ابریسیو وہیل (abrasive wheel) کے ذریعے ورک پیس (workpiece) سے باریک ذرات کی صورت میں مادہ ہٹاتی ہے جس سے سطح ہموار اور درست بنتی ہے۔
• س5: گرائنڈنگ مشین کے استعمالات (uses) بتائیں۔
  جواب: گرائنڈنگ مشین کے استعمالات:

  • ● سطح کو ہموار اور درست بنانا
  • ● اوزار تیز کرنا (tools sharpening)
  • ● سخت مادہ کاٹنا
  • ● مختلف شکلیں بنانا
  • ● کھردری کناریاں (rough edges) ختم کرنا
• س6: گرائنڈنگ مشین کی اقسام (types) لکھیں۔
  جواب: گرائنڈنگ مشین کی اقسام:

  • ● سرفیس گرائنڈنگ مشین (Surface Grinding Machine)
  • ● سلنڈریکل گرائنڈنگ مشین (Cylindrical Grinding Machine)
  • ● سینٹر لیس گرائنڈنگ مشین (Centerless Grinding Machine)
  • ● انٹرنل گرائنڈنگ مشین (Internal Grinding Machine)
  • ● ٹول اینڈ کٹر گرائنڈنگ مشین (Tool & Cutter Grinding Machine)
• س7: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کیا ہے؟
  جواب: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) ایسی مشین ہے جو ورک پیس (workpiece) کی ہموار اور سیدھی سطح (flat surface) بنانے کے لیے استعمال ہوتی ہے۔
• س8: سرفیس گرائنڈنگ مشین کی بناوٹ بیان کریں۔
  جواب: سرفیس گرائنڈنگ مشین کے حصے:

  • ● بیس (Base) — مشین کو سہارا دیتا ہے
  • ● ٹیبل (Table) — ورک پیس کو حرکت دیتا ہے
  • ● کالم (Column) — عمودی سہارا
  • ● وہیل ہیڈ (Wheel Head) — وہیل کو پکڑتا ہے
  • ● فیڈ میکانزم (Feed Mechanism) — حرکت دیتا ہے
  • ● ڈرائیو سسٹم (Drive System) — طاقت فراہم کرتا ہے
• س9: سرفیس گرائنڈنگ مشین کا اصول کیا ہے؟
  جواب: یہ مشین ابریسیو وہیل (abrasive wheel) کو ورک پیس (workpiece) پر چلا کر مادہ ہٹاتی ہے اور ہموار سطح بناتی ہے۔
• س10: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کے استعمالات بیان کریں۔
  جواب: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کے استعمالات درج ذیل ہیں:

  • ● زیادہ درستگی کے ساتھ ہموار سطح بنانا
  • ● سخت اسٹیل یا دھاتوں کی فنشنگ کرنا
  • ● کٹنگ ٹولز کو تیز کرنا
  • ● درست سائز حاصل کرنے کے لیے تھوڑا مواد ہٹانا
• س11: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کی اقسام بیان کریں۔
  جواب: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کی اقسام درج ذیل ہیں:

  • ● ہوریزونٹل اسپنڈل سرفیس گرائنڈر (Horizontal Spindle Surface Grinder)
  • ● ورٹیکل اسپنڈل سرفیس گرائنڈر (Vertical Spindle Surface Grinder)
  • ● ریسیپروکیٹنگ ٹیبل سرفیس گرائنڈر (Reciprocating Table Surface Grinder)
  • ● روٹری ٹیبل سرفیس گرائنڈر (Rotary Table Surface Grinder)
• س12: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کے لیے مناسب ورک ہولڈنگ ڈیوائسز (Work Holding Devices) کی اقسام بیان کریں۔
  جواب: سرفیس گرائنڈنگ مشین (Surface Grinding Machine) کے لیے مناسب ورک ہولڈنگ ڈیوائسز (Work Holding Devices) درج ذیل ہیں:

  • ● میگنیٹک چک (Magnetic Chuck)
  • ● ویکیوم چک (Vacuum Chuck)
  • ● میگنیٹک سائن چک (Magnetic Sine Chuck)
  • ● میگنیٹک پیرا لیل (Magnetic Parallel)
  • ● میگنیٹک وی بلاک (Magnetic V-Block)
  • ● میگنیٹک اینگل پلیٹ (Magnetic Angle Plate)
• س13: میگنیٹک چک (Magnetic Chuck) کیا ہے؟
  جواب: میگنیٹک چک (Magnetic Chuck) ایک ایسا آلہ ہے جو مقناطیسی قوت (magnetic force) کے ذریعے ورک پیس (workpiece) کو مضبوطی سے پکڑتا ہے۔
• س14: ویکیوم چک (Vacuum Chuck) کیا ہے؟
  جواب: ویکیوم چک (Vacuum Chuck) سکشن یا ویکیوم (vacuum pressure) کے ذریعے ورک پیس (workpiece) کو پکڑتا ہے۔
• س15: میگنیٹک سائن چک (Magnetic Sine Chuck) کیا ہے؟
  جواب: میگنیٹک سائن چک (Magnetic Sine Chuck) ایک ایسا آلہ ہے جو میگنیٹک چک (magnetic chuck) اور سائن پلیٹ (sine plate) کو ملا کر بنایا جاتا ہے۔ یہ ورک پیس (workpiece) کو درست زاویہ (accurate angle) پر پکڑنے میں مدد دیتا ہے تاکہ اینگلر سرفیس گرائنڈنگ (angular surface grinding) کی جا سکے۔
• س16: میگنیٹک پیرا لیل (Magnetic Parallel) کیا ہے؟
  جواب: میگنیٹک پیرا لیل (Magnetic Parallel) ایک میگنیٹک بلاک (magnetic block) ہوتا ہے جو چھوٹے ورک پیس (small workpieces) کو میگنیٹک چک (magnetic chuck) کی سطح سے اوپر سہارا دینے کے لیے استعمال ہوتا ہے۔ یہ درست سیدھ (correct alignment) اور مناسب خلا (clearance) کو یقینی بناتا ہے۔
• س17: میگنیٹک V-بلاک (Magnetic V-Block) کیا ہے؟
  جواب: میگنیٹک V-بلاک (Magnetic V-Block) ایک V شکل کا آلہ ہے جو سلنڈریکل ورک پیس (cylindrical workpiece) کو پکڑنے کے لیے استعمال ہوتا ہے۔
• س18: میگنیٹک اینگل پلیٹ (Magnetic Angle Plate) کیا ہے؟
  جواب: میگنیٹک اینگل پلیٹ (Magnetic Angle Plate) ایک L شکل (L-shaped) کی میگنیٹک فکسچر (magnetic fixture) ہوتی ہے جو ورک پیس (workpiece) کو گرائنڈنگ ٹیبل (grinding table) پر ایک مقررہ زاویہ (fixed angle) پر پکڑ کر رکھتی ہے تاکہ اینگلر گرائنڈنگ (angular grinding) کی جا سکے۔
• س19: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کیا ہے؟
  جواب: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) ایک ایسی مشین ہے جو ورک پیس (workpiece) کی سلنڈریکل سطحوں (cylindrical surfaces) کو گرائنڈ کرنے کے لیے استعمال ہوتی ہے۔ یہ اندرونی (internal) اور بیرونی (external) دونوں سطحوں کو گرائنڈ کر سکتی ہے اور اینگلر (angular) اور ٹیپر (taper) گرائنڈنگ بھی ممکن بناتی ہے۔
• س20: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کی بناوٹ مختصراً بیان کریں۔
  جواب: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کے اہم حصے درج ذیل ہیں:

  • ● بیڈ (Bed) — یہ مشین کی بنیاد (base) ہوتا ہے اور مضبوطی (rigidity) فراہم کرتا ہے
  • ● ہیڈ اسٹاک (Headstock) — یہ ورک پیس (workpiece) کو پکڑتا اور گھماتا ہے
  • ● ٹیل اسٹاک (Tailstock) — یہ ورک پیس کے دوسرے سرے کو سہارا دیتا ہے
  • ● وہیل ہیڈ (Wheel Head) — یہ گرائنڈنگ وہیل (grinding wheel) کو پکڑتا اور گھماتا ہے
  • ● ٹیبل (Table) — یہ لمبائی (longitudinal) اور چوڑائی (crosswise) میں حرکت کرتا ہے
  • ● وہیل سلائیڈ (Wheel Slide) — یہ وہیل کی شعاعی حرکت (radial movement) کو ممکن بناتا ہے
  • ● ڈرائیو سسٹم (Drive System) — یہ وہیل اور ورک پیس کو گھمانے کے لیے طاقت فراہم کرتا ہے
• س21: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کے کام کرنے کا اصول مختصراً بیان کریں۔
  جواب: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) اس طرح کام کرتی ہے کہ ورک پیس (workpiece) اور گرائنڈنگ وہیل (grinding wheel) دونوں ایک ساتھ گھومتے ہیں۔ وہیل (wheel) بیرونی (external) یا اندرونی (internal) سلنڈریکل سطحوں سے مواد (material) کو ہٹاتا ہے، جس سے درست قطر (precise diameter) اور ہموار سطح (smooth finish) حاصل ہوتی ہے۔ اس کی یونیورسل خاصیت (universal feature) اینگلر (angular) اور ٹیپر (taper) گرائنڈنگ کی اجازت دیتی ہے۔
• س22: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کے استعمالات بیان کریں۔
  جواب: یونیورسل سلنڈریکل گرائنڈنگ مشین (Universal Cylindrical Grinding Machine) کے استعمالات درج ذیل ہیں:

  • ● بیرونی (external) اور اندرونی (internal) سلنڈریکل سطحوں (cylindrical surfaces) کو گرائنڈ کرنا
  • ● درست قطر (precise diameters) تیار کرنا
  • ● ٹیپر (tapers) اور اینگلر سطحوں (angular surfaces) کو گرائنڈ کرنا
  • ● شافٹس (shafts)، رولرز (rollers)، اور پنز (pins) کی فنشنگ (finishing) کرنا
  • ● سلنڈریکل پرزوں (cylindrical components) کی سطح کو زیادہ ہموار (surface finish) بنانا
• س23: میگنیٹک پارٹیکلز سیپریٹر (Magnetic Particles Separator) کیا ہے؟
  جواب: میگنیٹک پارٹیکلز سیپریٹر (Magnetic Particles Separator) ایک ایسا آلہ ہے جو میگنیٹک فورس (magnetic force) کی مدد سے دھاتی ذرات (metallic particles)، گرد (dust) یا کچرا (debris) کو گرائنڈنگ ایریا (grinding area) سے الگ اور صاف کرتا ہے، جس سے مشین اور ورک پیس (workpiece) صاف رہتے ہیں۔
• س24: ٹیل اسٹاکس (Tail Stocks) کیا ہوتے ہیں؟
  جواب: ٹیل اسٹاکس (Tail Stocks) مشین پر موجود حرکت کرنے والے سہارا دینے والے حصے (movable supports) ہوتے ہیں جو لمبے ورک پیس (long workpiece) کے آخری سرے کو پکڑتے ہیں۔ یہ سیدھ (alignment) کو برقرار رکھتے ہیں اور مشینی عمل (machining) کے دوران جھکاؤ (bending) سے بچاتے ہیں۔
• س25: وہیل ہیڈ (Wheel Head) کیا ہے؟
  جواب: وہیل ہیڈ (Wheel Head) گرائنڈنگ مشین (grinding machine) کا وہ حصہ ہوتا ہے جو گرائنڈنگ وہیل (grinding wheel) کو پکڑتا ہے۔ یہ وہیل کو گھماتا ہے اور اوپر نیچے (vertical) یا شعاعی (radial) حرکت بھی دے سکتا ہے تاکہ ورک پیس (workpiece) پر کٹنگ (cutting) کی جا سکے۔
