ATTACHMENTS & WORK HOLDING DEVICES

Other Chapters

• س1: اٹیچمنٹس (Attachments) کی تعریف کریں۔ کچھ کے نام بتائیں۔
  جواب: اٹیچمنٹس (Attachments) اضافی آلات ہوتے ہیں جو ملنگ مشین (Milling Machine) کے ساتھ استعمال کیے جاتے ہیں تاکہ اس کے کام اور صلاحیت میں اضافہ ہو۔
  کچھ اٹیچمنٹس یہ ہیں:

  • ● ڈیوائیڈنگ ہیڈ (Dividing Head)
  • ● ورٹیکل ہیڈ (Vertical Head)
  • ● سلوٹنگ ہیڈ (Slotting Head)
  • ● روٹری ٹیبل (Rotary Table)

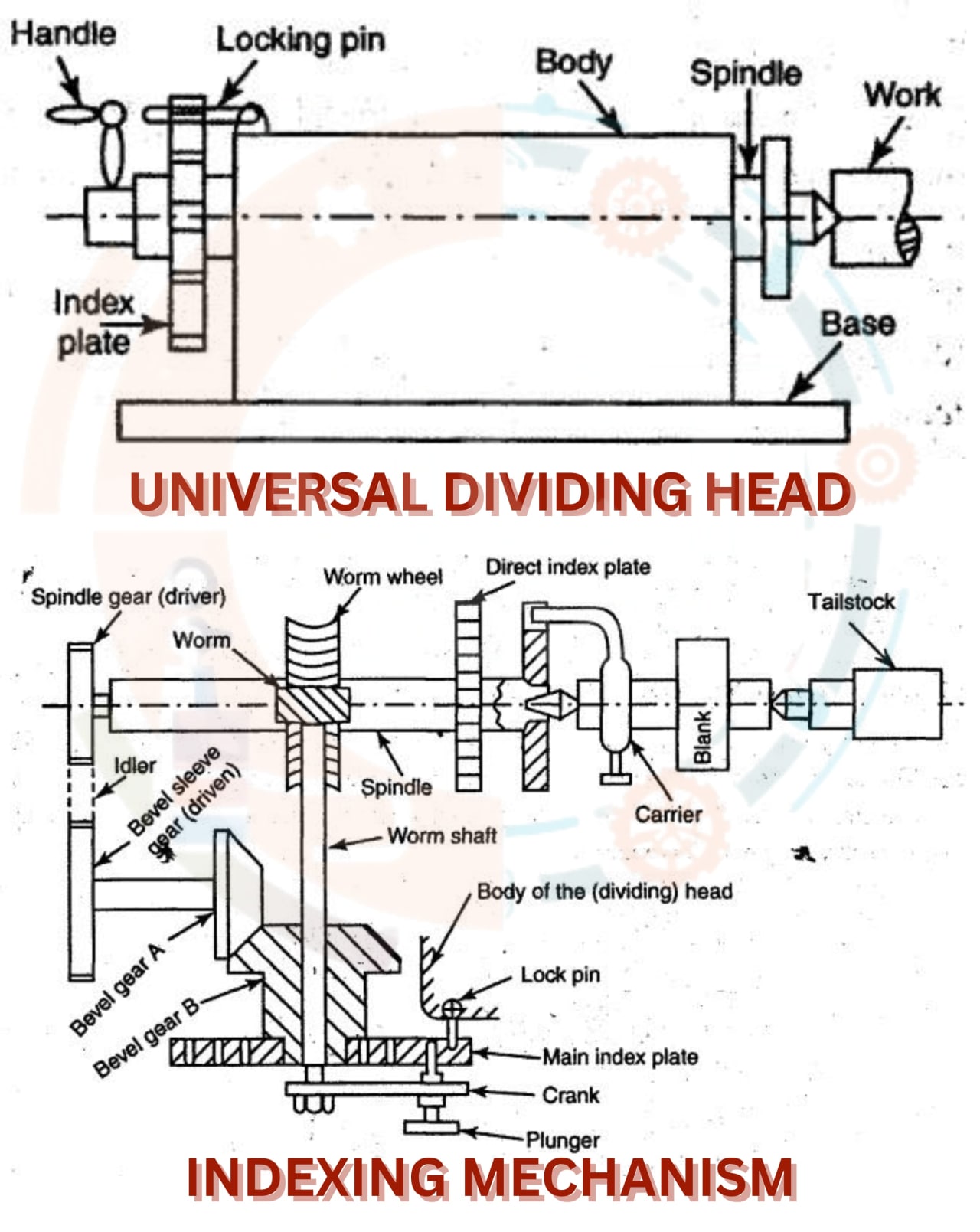

• س2: ڈیوائیڈنگ ہیڈ (Dividing Head) کیا ہے؟
  جواب: ڈیوائیڈنگ ہیڈ (Dividing Head) ایک ایسا آلہ ہے جو ورک پیس (Workpiece) کو برابر حصوں میں تقسیم کرنے کے لیے استعمال ہوتا ہے۔ یہ عام طور پر گیئر کٹنگ (Gear Cutting) اور برابر فاصلے پر سلاٹس بنانے کے لیے استعمال ہوتا ہے۔
• س3: ڈیوائیڈنگ ہیڈ (Dividing Head) کے کچھ معیاری لوازمات (Standard Accessories) بیان کریں۔
  جواب: معیاری لوازمات (Standard Accessories) یہ ہیں:

  • ● انڈیکس پلیٹس (Index Plates)
  • ● ٹیل اسٹاک (Tailstock)
  • ● چک (Chuck)
  • ● سینٹرز (Centers)
• س4: ڈیوائیڈنگ ہیڈ (Dividing Head) کے چار استعمال لکھیں۔
  جواب: ڈیوائیڈنگ ہیڈ (Dividing Head) کے استعمال یہ ہیں:

  • ● گیئر کٹنگ (Gear Cutting)
  • ● اسپلائنز کاٹنا (Cutting Splines)
  • ● برابر فاصلے پر سوراخ کرنا (Drilling Equal Holes)
  • ● مسدس یا مربع شکلیں بنانا (Hexagonal / Square Shapes)
• س5: ڈائریکٹ انڈیکسنگ (Direct Indexing) کیا ہے؟
  جواب: ڈائریکٹ انڈیکسنگ (Direct Indexing) ایک طریقہ ہے جس میں ورک پیس (Workpiece) کو ایک فکس پلیٹ (Fixed Plate) کی مدد سے براہ راست گھمایا جاتا ہے جس میں سوراخ ہوتے ہیں تاکہ اسے جلدی برابر حصوں میں تقسیم کیا جا سکے۔
• س6: پلین یا سمپل انڈیکسنگ (Plain / Simple Indexing) کیا ہے؟
  جواب: پلین یا سمپل انڈیکسنگ (Plain / Simple Indexing) ایک طریقہ ہے جس میں ورک پیس (Workpiece) کو کرینک (Crank) اور انڈیکس پلیٹ (Index Plate) کی مدد سے گھمایا جاتا ہے تاکہ اسے درستگی کے ساتھ برابر حصوں میں تقسیم کیا جا سکے۔
• س7: ڈیفرینشل انڈیکسنگ (Differential Indexing) کیا ہے؟
  جواب: ڈیفرینشل انڈیکسنگ (Differential Indexing) ایک طریقہ ہے جو اس وقت استعمال ہوتا ہے جب سمپل انڈیکسنگ (Simple Indexing) ممکن نہ ہو۔ اس میں درست تقسیم کے لیے گیئر میکانزم (Gear Mechanism) اور انڈیکس پلیٹس استعمال کی جاتی ہیں۔
• س8: اینگولر انڈیکسنگ (Angular Indexing) کیا ہے؟
  جواب: اینگولر انڈیکسنگ (Angular Indexing) ایک طریقہ ہے جس میں ورک پیس (Workpiece) کو برابر حصوں کے بجائے کسی خاص زاویہ (Angle) سے گھمایا جاتا ہے۔
• س9: اسپائرل یا ہیلیکل ملنگ (Spiral / Helical Milling) کیا ہے؟
  جواب: اسپائرل یا ہیلیکل ملنگ (Spiral / Helical Milling) ایک عمل ہے جس میں ورک پیس (Workpiece) کو گھمایا جاتا ہے اور ساتھ ہی ٹیبل (Table) کو حرکت دی جاتی ہے تاکہ ہیلیکل شکلیں جیسے گیئرز (Gears) اور تھریڈز (Threads) بنائی جا سکیں۔
• س10: ورٹیکل ہیڈ (Vertical Head) کیا ہے؟
  جواب: ورٹیکل ہیڈ (Vertical Head) ایک اٹیچمنٹ (Attachment) ہے جو ہوریزونٹل ملنگ مشین (Horizontal Milling Machine) کو ورٹیکل ملنگ مشین (Vertical Milling Machine) میں تبدیل کرتا ہے کیونکہ یہ اسپنڈل (Spindle) کی پوزیشن بدل دیتا ہے۔
• س11: ورٹیکل ہیڈ (Vertical Head) کے استعمال بیان کریں۔
  جواب: ورٹیکل ہیڈ (Vertical Head) کے استعمال یہ ہیں:

  • ● ورٹیکل ملنگ آپریشنز کرنا (Vertical Milling Operations)
  • ● ڈرلنگ اور بورنگ (Drilling & Boring)
  • ● پیچیدہ شکلوں کی مشیننگ (Complex Machining)
• س12: سلوٹنگ ہیڈ (Slotting Head) کیا ہے؟
  جواب: سلوٹنگ ہیڈ (Slotting Head) ایک اٹیچمنٹ (Attachment) ہے جو گھومنے والی حرکت (Rotary Motion) کو آگے پیچھے چلنے والی حرکت (Reciprocating Motion) میں تبدیل کرتا ہے تاکہ سلاٹس (Slots) اور کی ویز (Keyways) کاٹے جا سکیں۔
• س13: سلوٹنگ ہیڈ (Slotting Head) کے استعمال بیان کریں۔
  جواب: سلوٹنگ ہیڈ (Slotting Head) کے استعمال یہ ہیں:

  • ● کی ویز کاٹنا (Cutting Keyways)
  • ● اندرونی سلاٹس کاٹنا (Internal Slots)
  • ● گرووز بنانا (Machining Grooves)
• س14: روٹری ٹیبل (Rotary Table) کیا ہے؟
  جواب: روٹری ٹیبل (Rotary Table) ایک آلہ ہے جو مشیننگ (Machining) کے دوران ورک پیس (Workpiece) کو درست زاویوں (Precise Angles) پر گھمانے کے لیے استعمال ہوتا ہے۔
• س15: روٹری ٹیبل (Rotary Table) کے کوئی چار استعمال بیان کریں۔
  جواب: روٹری ٹیبل (Rotary Table) کے استعمال یہ ہیں:

  • ● دائرہ نما کٹنگ (Circular Cutting Operations)
  • ● برابر زاویوں پر سوراخ کرنا (Drilling Equal Angles)
  • ● آرکس اور خم دار شکلیں بنانا (Arcs & Curves)
  • ● گیئر کٹنگ (Gear Cutting)
• س16: روٹری ٹیبل (Rotary Table) کی بناوٹ (Construction) کو مختصر بیان کریں۔
  جواب: روٹری ٹیبل (Rotary Table) ایک گول ٹیبل (Circular Table) پر مشتمل ہوتا ہے جو ایک بیس (Base) پر لگا ہوتا ہے۔
  اس میں گھمانے کے لیے ورم اور گیئر میکانزم (Worm & Gear Mechanism) ہوتا ہے۔
  اس کے علاوہ اس میں درست حرکت کے لیے ہینڈ وہیل (Hand Wheel) بھی شامل ہوتا ہے۔
• س17: ملنگ مشین (Milling Machine) میں وائسز اور ہولڈ ڈاؤنز (Vices & Hold Downs) کیا ہیں؟
  جواب: وائسز اور ہولڈ ڈاؤنز (Vices & Hold Downs) ایسے آلات ہیں جو مشیننگ (Machining) کے دوران ورک پیس (Workpiece) کو ٹیبل پر مضبوطی سے پکڑنے کے لیے استعمال ہوتے ہیں۔
• س18: ملنگ مشین (Milling Machine) میں مشین وائس (Machine Vice) کیا ہے؟
  جواب: مشین وائس (Machine Vice) ایک کلیمپنگ ڈیوائس (Clamping Device) ہے جو ورک پیس (Workpiece) کو ملنگ مشین (Milling Machine) کی ٹیبل پر مضبوطی سے پکڑنے کے لیے استعمال ہوتی ہے۔
• س19: ملنگ مشین (Milling Machine) میں سوِول بیس وائس (Swivel Base Vice) کیا ہے؟
  جواب: سوِول بیس وائس (Swivel Base Vice) ایک قسم کی وائس (Vice) ہے جو مختلف زاویوں (Angles) پر گھوم سکتی ہے، جس سے ورک پیس (Workpiece) کی اینگولر مشیننگ (Angular Machining) ممکن ہوتی ہے۔
• س20: ملنگ مشین (Milling Machine) میں یونیورسل وائس (Universal Vice) کیا ہے؟
  جواب: یونیورسل وائس (Universal Vice) ایک خاص قسم کی وائس (Vice) ہے جسے کئی سمتوں (Multiple Directions) میں ایڈجسٹ کیا جا سکتا ہے، جس سے مختلف زاویوں پر مشیننگ (Machining) کی جا سکتی ہے۔
• س21: کمپاؤنڈ اینگل سیٹنگ (Compound Angle Setting) کیا ہے؟
  جواب: کمپاؤنڈ اینگل سیٹنگ (Compound Angle Setting) ایک طریقہ ہے جس میں مشیننگ (Machining) کے دوران ورک پیس (Workpiece) یا ٹول (Tool) کو ایک ہی وقت میں دو مختلف زاویوں (Angles) پر سیٹ کیا جاتا ہے۔
  یہ ٹیپر (Taper) یا زاویہ دار سطحیں (Angular Surfaces) درست طریقے سے بنانے میں مدد دیتا ہے۔
• س22: ڈی برنگ (De-burring) کیا ہے؟
  جواب: ڈی برنگ (De-burring) وہ عمل ہے جس میں مشیننگ (Machining) کے بعد ورک پیس (Workpiece) سے کھردرے کنارے یا اضافی مواد (Burrs) کو ہٹایا جاتا ہے۔
  اس سے سطح بہتر ہوتی ہے (Surface Finish) اور حصہ محفوظ طریقے سے استعمال کے قابل ہو جاتا ہے۔
• س23: ملنگ آربرز (Milling Arbors) کیا ہیں؟
  جواب: ملنگ آربرز (Milling Arbors) خاص ٹولز (Tools) ہوتے ہیں جو ملنگ کٹرز (Milling Cutters) کو پکڑنے اور سہارا دینے کے لیے استعمال ہوتے ہیں۔
  یہ اسپنڈل (Spindle) پر لگائے جاتے ہیں اور درست اور مستحکم کٹنگ (Accurate & Stable Cutting) میں مدد دیتے ہیں۔
• س24: شیل اینڈ مل آربرز (Shell End Mill Arbors) کا استعمال لکھیں۔
  جواب: شیل اینڈ مل آربرز (Shell End Mill Arbors) شیل اینڈ مل کٹرز (Shell End Milling Cutters) کو پکڑنے کے لیے استعمال ہوتے ہیں۔
  یہ بھاری کٹنگ (Heavy Cutting Operations) میں مدد دیتے ہیں اور مشیننگ کے دوران کٹر کی درست سیدھ (Proper Alignment) کو یقینی بناتے ہیں۔
• س25: ڈیوائیڈنگ ہیڈ (Dividing Head) کے ساتھ لگے چینج گیئرز (Change Gears) کو مختصر بیان کریں۔
  جواب: چینج گیئرز (Change Gears) ڈیوائیڈنگ ہیڈ (Dividing Head) میں اسپنڈل (Spindle) کو انڈیکس پلیٹ (Index Plate) کے ساتھ جوڑنے کے لیے استعمال ہوتے ہیں۔
  یہ ڈیفرینشل انڈیکسنگ (Differential Indexing) میں مدد دیتے ہیں جب سمپل انڈیکسنگ (Simple Indexing) ممکن نہ ہو۔
  گیئر ریشو (Gear Ratio) تبدیل کر کے مختلف تقسیم (Divisions) آسانی سے حاصل کی جا سکتی ہیں۔
• س26: انڈیکسنگ (Indexing) کی تعریف کریں۔
  جواب: انڈیکسنگ (Indexing) وہ عمل ہے جس میں ڈیوائیڈنگ ہیڈ (Dividing Head) کی مدد سے ورک پیس (Workpiece) کو برابر حصوں میں تقسیم کیا جاتا ہے۔
  یہ عام طور پر ملنگ آپریشنز (Milling Operations) جیسے گیئر کٹنگ (Gear Cutting)، اسپلائنز (Splines) اور سلاٹس (Slots) بنانے میں استعمال ہوتا ہے۔
• س27: انڈیکسنگ (Indexing) کی چار اقسام کے نام لکھیں۔
  جواب: انڈیکسنگ (Indexing) کی اقسام یہ ہیں:

  • ● پلین انڈیکسنگ (Plain Indexing)
  • ● کمپاؤنڈ انڈیکسنگ (Compound Indexing)
  • ● ڈیفرینشل انڈیکسنگ (Differential Indexing)
  • ● اینگولر انڈیکسنگ (Angular Indexing)
• س28: انڈیکس سرکلز (Index Circles) کیا ہیں؟
  جواب: انڈیکس سرکلز (Index Circles) انڈیکس پلیٹ (Index Plate) پر بنے ہوئے سوراخوں کے دائرے ہوتے ہیں۔
  یہ سوراخ انڈیکسنگ (Indexing) کے دوران ورک پیس (Workpiece) کو مخصوص مقدار میں گھمانے کے لیے استعمال ہوتے ہیں۔
• س29: براؤن اینڈ شارپ کمپنی (Brown and Sharp Company) کی پلیٹ نمبر 1 کے انڈیکس سرکلز کے نام لکھیں۔
  جواب: پلیٹ نمبر 1 کے انڈیکس سرکلز (Index Circles) یہ ہیں:

  • ● 15 سوراخ (15 Holes)
  • ● 16 سوراخ (16 Holes)
  • ● 17 سوراخ (17 Holes)
  • ● 18 سوراخ (18 Holes)
  • ● 19 سوراخ (19 Holes)
  • ● 20 سوراخ (20 Holes)
• س30: براؤن اینڈ شارپ کمپنی (Brown and Sharp Company) کی پلیٹ نمبر 2 کے انڈیکس سرکلز کے نام لکھیں۔
  جواب: پلیٹ نمبر 2 کے انڈیکس سرکلز (Index Circles) یہ ہیں:

  • ● 21 سوراخ (21 Holes)
  • ● 23 سوراخ (23 Holes)
  • ● 27 سوراخ (27 Holes)
  • ● 29 سوراخ (29 Holes)
  • ● 31 سوراخ (31 Holes)
  • ● 33 سوراخ (33 Holes)
• س31: براؤن اینڈ شارپ کمپنی (Brown and Sharp Company) کی پلیٹ نمبر 3 کے انڈیکس سرکلز کے نام لکھیں۔
  جواب: پلیٹ نمبر 3 کے انڈیکس سرکلز (Index Circles) یہ ہیں:

  • ● 37 سوراخ (37 Holes)
  • ● 39 سوراخ (39 Holes)
  • ● 41 سوراخ (41 Holes)
  • ● 43 سوراخ (43 Holes)
  • ● 47 سوراخ (47 Holes)
  • ● 49 سوراخ (49 Holes)
