GEAR TERMINOLOGY & SPUR GEAR CALCULATIONS

Other Chapters

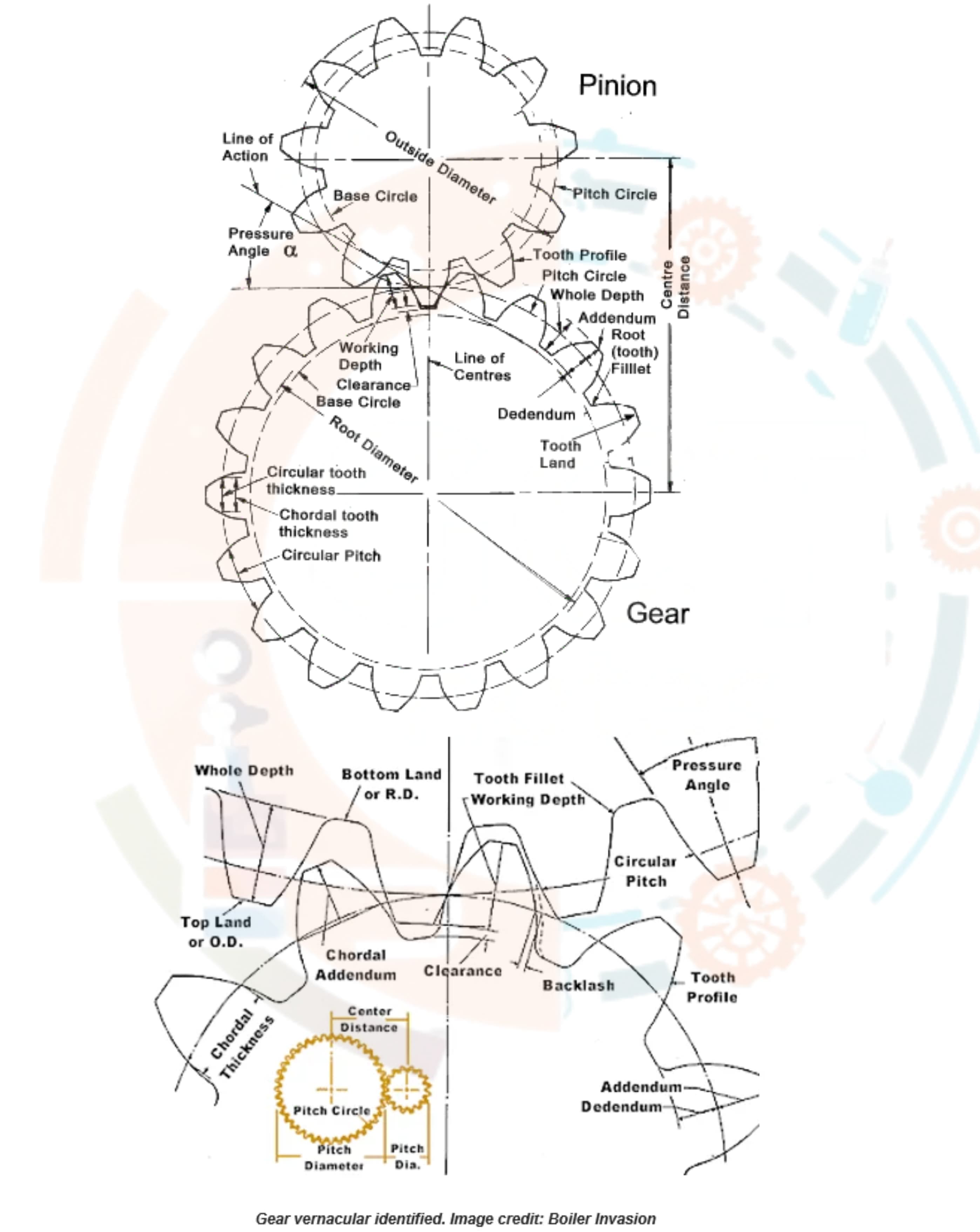

• س1: گیئر کیا ہے؟
  جواب: گیئر ایک مشینی جزو ہے جس کے دانت ہوتے ہیں اور یہ ایک شافٹ سے دوسرے شافٹ تک حرکت اور طاقت منتقل کرنے کے لیے استعمال ہوتا ہے۔
• س2: اسپر گیئر کیا ہے؟
  جواب: اسپر گیئر ایک قسم کا گیئر ہے جس کے دانت سیدھے اور محور کے متوازی ہوتے ہیں۔ یہ متوازی شافٹوں کے درمیان حرکت منتقل کرنے کے لیے استعمال ہوتا ہے۔
• س3: گیئر کی کچھ اصطلاحات بتائیں۔
  جواب: کچھ اہم گیئر اصطلاحات درج ذیل ہیں:

  • ● پچ سرکل (Pitch Circle)
  • ● پچ ڈائامیٹر (Pitch Diameter)
  • ● ایڈنڈم (Addendum)
  • ● ڈیڈنڈم (Dedendum)
  • ● ماڈیول (Module)
  • ● سرکلر پچ (Circular Pitch)
  • ● دانت کی موٹائی (Tooth Thickness)
• س4: ڈیڈنڈم کیا ہے؟ فارمولا لکھیں۔
  جواب: ڈیڈنڈم پچ سرکل سے گیئر کے دانت کی جڑ تک کا فاصلہ ہے۔
  فارمولا:

  Dedendum = 1.166 × M
• س5: ایڈنڈم کیا ہے؟ فارمولا لکھیں۔
  جواب: ایڈنڈم پچ سرکل سے گیئر کے دانت کے اوپر تک کا فاصلہ ہے۔
  فارمولا:

  Addendum = 1 × M
• س6: گیئر کے دانت کی موٹائی کیا ہے؟ فارمولا لکھیں۔
  جواب: دانت کی موٹائی وہ چوڑائی ہے جو پچ سرکل کے ساتھ ماپی جاتی ہے۔
  فارمولا:

  Tooth Thickness = 1.57 × M
• س7: Tooth Gap کیا ہے؟
  جواب: دانت کے درمیان جگہ دو متصل گیئر دانتوں کے بیچ کا فاصلہ ہے۔
• س8: پچ ڈائامیٹر کیا ہے؟ فارمولا لکھیں۔
  جواب: پچ ڈائامیٹر گیئر کے پچ سرکل کا ڈائامیٹر ہے۔
  فارمولا:

  Pitch Diameter = M × Z
• س9: روٹ ڈائامیٹر کیا ہے؟ فارمولا لکھیں۔
  جواب: روٹ ڈائامیٹر وہ ڈائامیٹر ہے جو گیئر دانتوں کی بنیاد سے گزرنے والے دائرے کو ظاہر کرتا ہے۔
  فارمولا:

  Root Diameter = D - 2 × Dedendum
• س10: ماڈیول کیا ہے؟ فارمولا لکھیں۔
  جواب: ماڈیول پچ ڈائامیٹر اور دانتوں کی تعداد کا تناسب ہے۔
  فارمولا:

  M = D / Z
• س11: کلیرنس کیا ہے؟ فارمولا لکھیں۔
  جواب: کلیرنس وہ فاصلہ ہے جو ایک گیئر کے دانت کے اوپر اور جڑ کے نیچے والے دانت کے درمیان ہوتا ہے۔
  فارمولا:

  Clearance = 0.166 × M
• س12: گیئر بلینک (Gear Blank) کیا ہے؟
  جواب: گیئر بلینک وہ خام سلنڈری (Cylindrical) دھات کا ٹکڑا ہے جس پر گیئر کے دانت (Gear Teeth) کاٹے جاتے ہیں۔
• س13: ریک (Rack) کیا ہے؟
  جواب: ریک ایک سیدھی (Straight) گیئر ہے جس کے دانت ایک ہموار سطح (Flat Surface) پر کٹے ہوتے ہیں۔ یہ گھومتی حرکت (Rotary Motion) کو خطی حرکت (Linear Motion) میں تبدیل کرنے کے لیے استعمال ہوتا ہے۔
• س14: سپر گیئر (Spur Gear) کے بنیادی حسابات لکھیں۔
  جواب: سپر گیئر کے بنیادی حسابات:

  • ● پچ ڈائمیٹر (Pitch Diameter) = M × Z
  • ● ایڈینڈم (Addendum) = M
  • ● ڈیڈینڈم (Dedendum) = 1.166M
  • ● کلیئرنس (Clearance) = 0.166M
  • ● باہر کا قطر (Outside Diameter) = (Z + 2)M
  • ● دانت کی موٹائی (Tooth Thickness) = 1.57M
  • ● سرکلر پچ (Circular Pitch) = π × M
• س15: مِلنگ مشین پر 02 ماڈیول کے ساتھ 20 دانتوں کا سپر گیئر کاٹنے کے لیے دانت کی گہرائی، کٹر نمبر، باہر کا قطر اور انڈیکسنگ کا حساب کریں۔
  جواب: دیا گیا:
  Z = 20, M = 2

  مرحلہ 1: دانت کی گہرائی (Depth of Teeth)
  Depth = 2.166M
  = 2.166 × 2 = 4.332 mm

  مرحلہ 2: کٹر نمبر (Cutter Number)
  20 دانتوں کے لیے → Cutter No. = 6

  مرحلہ 3: باہر کا قطر (Outside Diameter)
  OD = (Z + 2)M
  = (20 + 2) × 2 = 44 mm

  مرحلہ 4: انڈیکسنگ (Indexing)
  Indexing = 40 / Z
  = 40 / 20 = 2 گردشیں (Turns)
• س16: 02 ماڈیول کا سرکلر پچ کیا ہوگا؟
  جواب: فارمولہ:

  Circular Pitch = π × M

  = 3.14 × 2
  = mm 6.28
• س17: 1.5 ماڈیول کا سرکلر پچ کیا ہوگا؟
  جواب: فارمولہ:

  Circular Pitch = π × M

  = 3.14 × 1.5
  = mm 4.71
• س18: 02 ماڈیول اور 80 دانتوں کے سپر گیئر کا پچ ڈائمیٹر کیا ہوگا؟
  جواب: فارمولہ:

  D = M × Z

  = 2 × 80
  = mm 160
• س19: 1.5 ماڈیول اور 60 دانتوں کے گیئر کا پچ ڈائمیٹر کیا ہوگا؟
  جواب: فارمولہ:

  D = M × Z

  = 1.5 × 60
  = mm 90
• س20: 01 ماڈیول اور 100 دانتوں کے سپر گیئر کا پچ ڈائمیٹر کیا ہوگا؟
  جواب: فارمولہ:

  D = M × Z

  = 1 × 100
  = mm 100
