INDEXING METHODS

Other Chapters

• س1: انڈیکسنگ (Indexing) کی تعریف کریں۔
  جواب: انڈیکسنگ وہ عمل ہے جس میں کسی کام کے ٹکڑے (workpiece) کو ایک خاص زاویہ کے ذریعے گھما کر برابر حصوں (equal parts) میں تقسیم کیا جاتا ہے، اور یہ تقسیم ڈیوائڈنگ ہیڈ (Dividing Head) کے ذریعے کی جاتی ہے۔

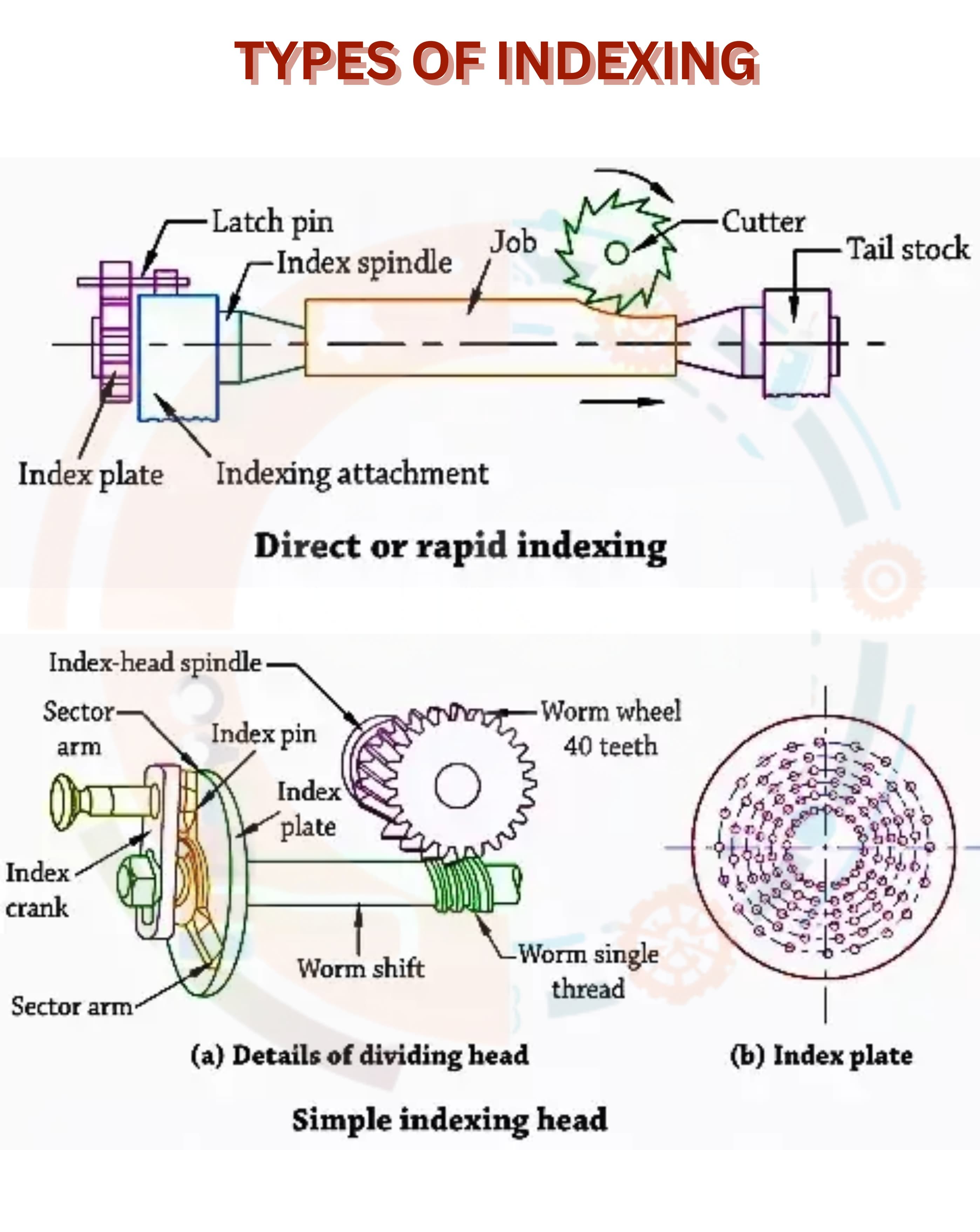

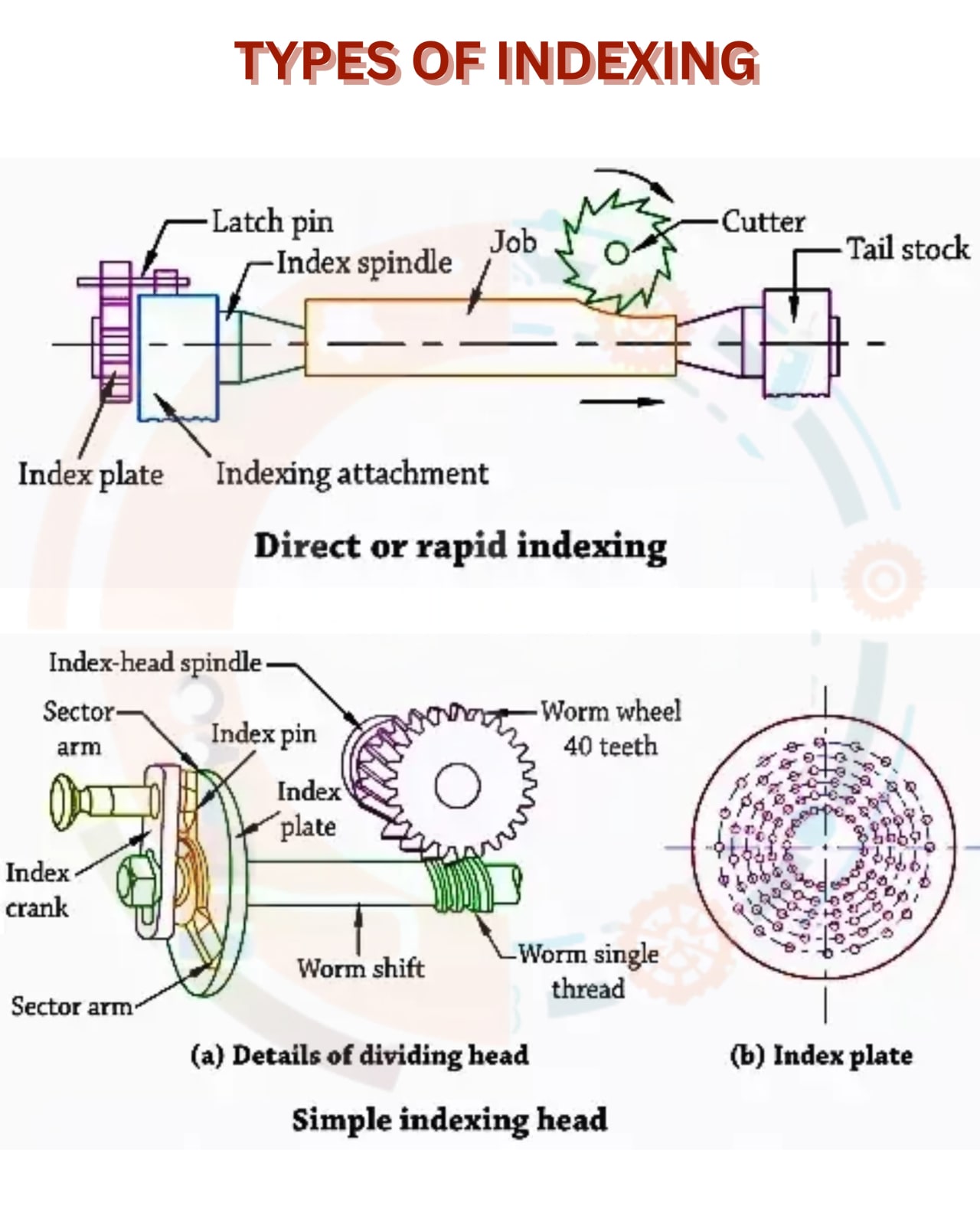

• س2: انڈیکسنگ (Indexing) کی اقسام کے نام بتائیں۔
  جواب: انڈیکسنگ کی اقسام یہ ہیں:

  • ● ڈائریکٹ (Direct / Rapid) انڈیکسنگ
  • ● سادہ (Plain / Simple) انڈیکسنگ
  • ● ڈیفرینشل (Differential) انڈیکسنگ
  • ● زاویائی (Angular) انڈیکسنگ
• س3: ڈائریکٹ یا ریپڈ انڈیکسنگ (Direct / Rapid Indexing) کیا ہے؟
  جواب: ڈائریکٹ یا ریپڈ انڈیکسنگ وہ طریقہ ہے جس میں کام کے ٹکڑے (workpiece) کو براہِ راست انڈیکس پلیٹ (Index Plate) کے مقررہ سوراخوں (fixed holes) سے گھمایا جاتا ہے، اور اس میں ورم گئر (Worm Gear) کا استعمال نہیں ہوتا۔
• س4: ریپڈ انڈیکسنگ (Rapid Indexing) کا فارمولا لکھیں۔
  جواب: فارمولا :

  سوراخوں کی تعداد جو حرکت کرنی ہے = کل سوراخ / حصوں کی تعداد

  Number of holes to move = Total holes / Number of divisions
• س5: انڈیکس پلیٹ #1 کا فارمولا لکھیں۔
  جواب: انڈیکس پلیٹ #1 کے سوراخ: 15, 16, 17, 18, 19, 20
  فارمولا :

  Movement = Hole Circle / Divisions
• س6: انڈیکس پلیٹ #2 کا فارمولا لکھیں۔
  جواب: انڈیکس پلیٹ #2 کے سوراخ: 21, 23, 27, 29, 31, 33
  فارمولا :

  Movement = Hole Circle / Divisions
• س7: انڈیکس پلیٹ #3 کا فارمولا لکھیں۔
  جواب: انڈیکس پلیٹ #3 کے سوراخ: 37, 39, 41, 43, 47, 49
  فارمولا :

  Movement = Hole Circle / Divisions
• س8: ڈائریکٹ انڈیکسنگ (Direct Indexing) کے ذریعے ملنگ مشین پر ہیکساگون (Hexagon) کا انڈیکسنگ حساب کریں۔
  جواب: ہیکساگون کے لئے، اطراف کی تعداد = 6

  مرحلہ 1: 24 سوراخ کی پلیٹ استعمال کریں (معیاری / Standard)
  مرحلہ 2: فارمولا = کل سوراخ / حصے
  = 24 / 6 = 4 سوراخ

  جواب: ہر حصے کے لئے 4 سوراخ حرکت کریں
• س9: سادہ یا پلین انڈیکسنگ (Plain / Simple Indexing) کیا ہے؟
  جواب: سادہ یا پلین انڈیکسنگ وہ طریقہ ہے جس میں کام کے ٹکڑے (workpiece) کو ورم اور ورم گیئر (Worm & Worm Gear) میکانزم کے ذریعے گھمایا جاتا ہے، جس کا سٹینڈرڈ ریشو (standard ratio) 40:1 ہوتا ہے۔
• س10: پلین انڈیکسنگ (Plain Indexing) کا فارمولا لکھیں۔
  جواب: فارمولا :



  Indexing = ⁴⁰/_Z turns of crank
• س11: 17 دانتوں (Teeth) والے سپر گئیر (Spur Gear) کا انڈیکسنگ حساب کریں۔
  جواب: فارمولا :

  Indexing = 40 / Z

  = 40 / 17

  یہ سادہ انڈیکسنگ (Simple Indexing) سے براہِ راست نہیں کیا جا سکتا کیونکہ 17 ایک prime number ہے۔
  لہٰذا ڈیفرینشل انڈیکسنگ (Differential Indexing) کی ضرورت ہے۔
• س12: 48 دانتوں (Teeth) والے سپر گئیر (Spur Gear) کا انڈیکسنگ حساب کریں۔
  جواب: فارمولا :

  Indexing = 40 / Z

  = 40 / 48 = 5 / 6 Turn

  = 0.833 Turn
  = 6 سوراخ کے سرکل میں 5 سوراخ (5 holes in 6-hole circle)

  جواب : 6 سوراخ کے سرکل میں 5 سوراخ
• س13: 60 دانتوں (Teeth) والے سپر گئیر (Spur Gear) کا انڈیکسنگ حساب کریں۔
  جواب: فارمولا :

  Indexing = 40 / Z

  = 40 / 60 = 2 / 3 Turn

  = 0.666 Turn
  = 12 سوراخ کے سرکل میں 8 سوراخ (8 holes in 12-hole circle)

  جواب : 12 سوراخ کے سرکل میں 8 سوراخ
• س14: 80 دانتوں (Teeth) والے سپر گئیر (Spur Gear) کا انڈیکسنگ حساب کریں۔
  جواب: فارمولا :

  Indexing = 40 / Z

  = 40 / 80 = 1 / 2 Turn

  = 0.5 Turn
  = 20 سوراخ کے سرکل میں 10 سوراخ (10 holes in 20-hole circle)

  جواب : 20 سوراخ کے سرکل میں 10 سوراخ
• س15: 100 دانتوں (Teeth) والے سپر گئیر (Spur Gear) کا انڈیکسنگ حساب کریں۔
  جواب: فارمولا :

  Indexing = 40 / Z

  = 40 / 100 = 2 / 5 Turn

  = 0.4 Turn
  = 20 سوراخ کے سرکل میں 8 سوراخ (8 holes in 20-hole circle)

  جواب : 20 سوراخ کے سرکل میں 8 سوراخ
• س16: ڈیفرینشل انڈیکسنگ (Differential Indexing) کیا ہے؟
  جواب: ڈیفرینشل انڈیکسنگ وہ طریقہ ہے جو اس وقت استعمال ہوتا ہے جب مطلوبہ حصے (required divisions) سادہ انڈیکسنگ (Simple Indexing) سے حاصل نہ ہو سکیں۔ اس میں گیئر ٹرین (Gear Train) استعمال کر کے انڈیکس پلیٹ (Index Plate) کو تھوڑا سا گھمایا جاتا ہے۔
• س17: ڈیفرینشل انڈیکسنگ (Differential Indexing) کا فارمولا لکھیں۔
  جواب: فارمولا :

  Gear Ratio = (N - n) / n

  جہاں :
  N = قریبی عدد (Nearest number)
  n = مطلوبہ حصے (Required divisions)
• س18: اینگلر انڈیکسنگ (Angular Indexing) کیا ہے؟
  جواب: اینگلر انڈیکسنگ وہ طریقہ ہے جس میں کام کے ٹکڑے (workpiece) کو برابر حصوں میں نہیں بلکہ کسی خاص زاویہ (specific angle) کے مطابق گھمایا جاتا ہے۔
• س19: اینگلر انڈیکسنگ (Angular Indexing) کا فارمولا لکھیں۔
  جواب: فارمولا :

  کرینک حرکت (Crank Movement) = (^Angle/₃₆₀) × 40
• س20: 30° - 30'- 30'' کے لئے اینگلر انڈیکسنگ حساب کریں
  جواب: دیا گیا زاویہ = 30^° - 30' - 30''

  مرحلہ 1: زاویہ کو ڈیسیمل ڈگری میں تبدیل کریں
  = 30 + (30/60) + (30/3600)
  = 30 + 0.5 + 0.0083
  = 30.5083^°

  مرحلہ 2: فارمولا استعمال کریں
  Crank Movement = Angle / 360 × 40

  = (30.5083 / 360) × 40
  = 3.39 Turns

  جواب : کرینک Turns 3.39
• س21: °20 کے لئے ڈیفرینشل انڈیکسنگ حساب کریں
  جواب: مرحلہ 1: زاویہ کو حصوں میں تبدیل کریں
  Divisions, n = 360 / 20 = 18

  مرحلہ 2: قریبی عدد منتخب کریں
  N = 20

  مرحلہ 3: فارمولا لگائیں
  Gear Ratio = (N - n) / n
  = (20 - 18) / 18
  = 2 / 18 = 1 / 9

  جواب : گیئر ریشو = 1 / 9
• س22: انڈیکس ہول (Index Hole) کیا ہے؟
  جواب: انڈیکس ہول وہ سوراخ ہے جو انڈیکس پلیٹ (Index Plate) پر کرینک (Crank) کی صحیح پوزیشن کے لیے استعمال ہوتا ہے۔
• س23: انڈیکس سرکل (Index Circle) کیا ہے؟
  جواب: انڈیکس سرکل سوراخوں (holes) کا ایک دائروی (circular) سلسلہ ہے جو انڈیکس پلیٹ (Index Plate) پر انڈیکسنگ کے لیے ترتیب دیا گیا ہوتا ہے۔
